Einzigartige Konstruktion

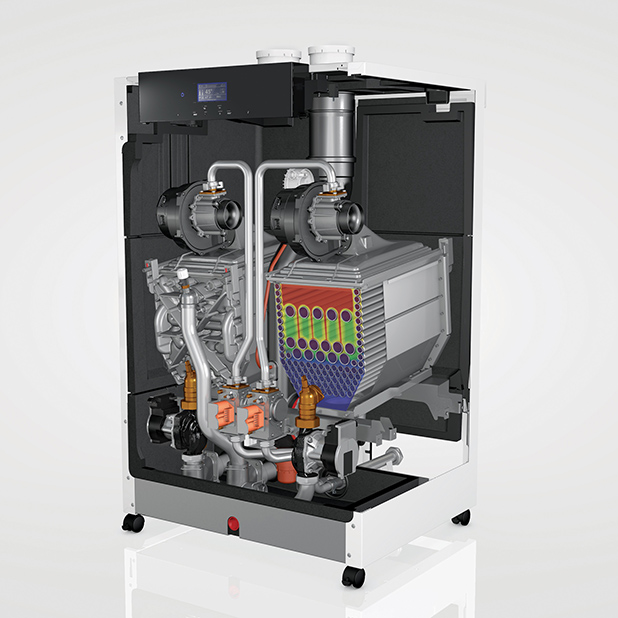

Der TRIGON® L PLUS besteht aus zwei Wärmetauschern, die unabhängig voneinander arbeiten können.
Der TRIGON® L PLUS ist ein neuer Ansatz bei der Herstellung von Gas-Brennwertkesseln – ein Ansatz, der das flexibelste Produkt auf dem Markt hervorbringt und gleichzeitig die gewerbliche Heizung neu definiert.
Nachhaltige zukunftssichere Technologie
Der verwendete Edelstahl-Wärmetauscher mit patentierter HEX3-Technologie garantiert eine gleichmäßige Wärmeübertragung, gleichbleibende Effizienz und geringe Emissionen. Gleichzeitig reduzieren die drei Verbrennungszonen, durch welche sich die HEX3-Technologie auszeichnet, die Schadstoffwerte NOx und CO.
Eingebautes "Back up"
Der TRIGON® L PLUS ist der erste bodenstehende Gas-Brennwertkessel mit eingebauter Kaskade durch die beiden unabhängigen Wärmetauscher und einem Modulationsverhältnis von bis zu 1:10.
Plug & Play
Durch die Integration der Hauptkomponenten innerhalb des Kessels, wie z.B. der Pumpe und der Rückschlagventile, werden Installationszeit, Kosten und Platzbedarf erheblich reduziert. Dank des technischen Aufbaus sind alle wichtigen Bauteile von der Vorderseite erreichbar. Durch das im Sichtfeld angebrachte Bedienfeld und einer breiten Palette von Zubehörteilen werden die schnelle Installation und Inbetriebnahme sehr einfach.
Kapazität und Flexibilität

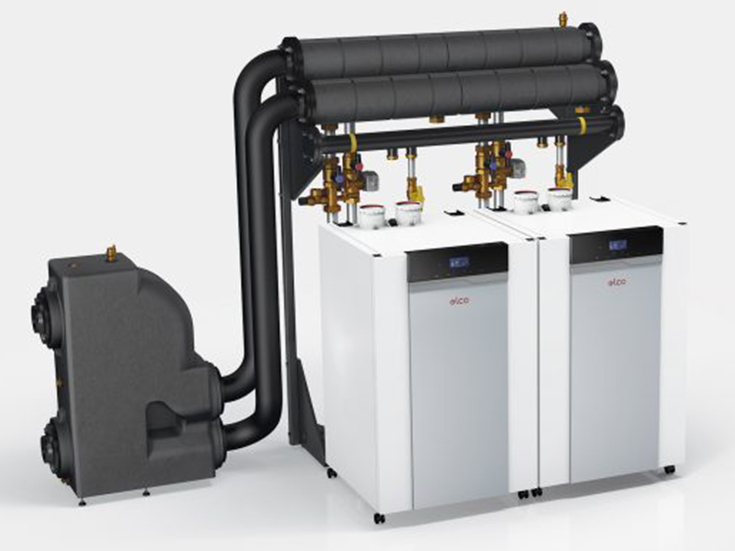

Mit Kaskaden in Reihe oder Rücken an Rücken erreicht TRIGON® L PLUS beeindruckende Leistungen bis zu 1,6 MW. Die vielseitigen Montage- und Kaskadenlösungen ermöglichen dank der integrierten Komponenten des Primär-Heizkreises eine schnelle und einfache Installation, auch in bestehende Systeme.
Geringer Wärmeverlust, geringe Geräuschemissionen
Das vollständig mit Polypropylen isolierte Kesselgehäuse bietet eine verbesserte Effizienz und einen leisen Betrieb.
Stets verbunden und kontrolliert
TRIGON® L PLUS ist kompatibel mit den geläufigen aktuellen Protokollen, die in der Gebäudeautomation verwendet werden. Dadurch kann der Heizkessel einfach an die Anforderungen einer Immobilie angepasst werden und gleichzeitig ideale Wirkungsgrade liefern.
Gerüstet für die Zukunft: H2-ready
Der Gas-Brennwertkessel ist bereits heute für den Betrieb mit bis zu 20% Wasserstoff und Biomethan geeignet und zertifiziert.
Dank der integrierten Pumpen in der TRIGON® L PLUS wird die Einstellungszeit reduziert und zusätzliche Kosten entfallen. Darüber hinaus wird der Heizkessel mit bereits installiertem Rückschlagventil und Kaskadenmanager geliefert – bereit für Plug&Play.
Durch den Einbau der wichtigsten Komponenten, wie z.B. der Pumpe und der Rückschlagventile im Inneren des Heizkessels werden Installationszeit, Kosten und Platzbedarf erheblich reduziert. Dank der neuen intuitiven Regelung und einer breiten Palette an Zubehörteilen erfolgen Installation und Inbetriebnahme äußerst rasch und einfach. Bei unserer Modullösung sind die einzelnen Heizkessel bereits mit einer hydraulischen Weiche oder einem Plattenwärmetauscher ausgestattet.
Die zuverlässige HEX3-Technologie bietet hohe Wirkungsgrade bei extrem niedrigen NOx- und CO-Emissionen. Deshalb erfüllen die neuen Heizkessel TRIGON® L PLUS problemlos die Anforderungen der NOx-Klasse 6.
Durch die Verwaltung spezifischer Zonen mit gegensätzlichen Anforderungen kann ein maximaler Energieertrag bei extrem geringen Emissionen erzielt werden. In Zone 1 steigen die Temperaturen auf über 1.000 °C, die Bildung von NOx ist hier kaum möglich. Dank einer schnellen Strömung und einer raschen Temperaturabsenkung werden die Rauchgastemperaturen über 600 °C gehalten, wodurch eine optimale CO-Bildung ermöglicht wird. Die Kondensation und die Übertragung der restlichen Rauchgasenergie erfolgen bei ca. 56 °C in Zone 3.
Die große Vielfalt der unterstützten Busmodule ermöglicht eine bessere Integration in die bestehenden „Gebäudeleitsysteme“ MODBUS, KNX, LON und BACNET. Dadurch werden die Installation und Überwachung der Geräte vereinfacht.
Die neu entwickelte Leiterplatte mit Master-Slave-Logik sorgt in Kombination mit dem Kaskadenmanager für die effiziente Nutzung beider Wärmetauscher.
Die neue intuitive Regelung wurde komplett überarbeitet und modernisiert. Neben der vollständigen Touch-Screen-Funktion bietet das Bedienfeld zahlreiche weitere Funktionen wie Simulationen für Tests und Schulungen.
Bei der Kondensation korrodieren Schwefel- und Salpetersäure permanent die Oberfläche des Wärmetauschers. Dadurch kommt es zu einer Durchdringung der Oxidbeschichtung des Materials und in Folge zu Korrosion, die unweigerlich die Wärmeleitfähigkeit vermindert. Die Korrosionsbeständigkeit von Edelstahl ist jedoch viermal höher als jene von Aluminium! Aus diesem Grund ist der gesamte Verbrennungszyklus der neuen Heizkessel TRIGON® L PLUS aus hochwertigen Edelstahlkomponenten hergestellt.
Mit einem Leistungsbereich von 60 kW bis 200 kW als Einzelkessel und bis zu 1,6 MW in Kaskade bietet sich eine große Palette an Einsatzmöglichkeiten im gewerblichen Bereich. Dies ist auf die interne Redundanz zurückzuführen: Zwei Wärmetauscher arbeiten auf engstem Raum unabhängig voneinander. Nicht umsonst erhebt der TRIGON® L PLUS den Anspruch, die kompakteste Kaskade auf dem Markt zu sein.
Die ausgefeilte technische Planung erstreckt sich auch auf die Wartung des Gerätes, wodurch die notwendigen Eingriffe auf ein Minimum reduziert werden.
Wartung und technischer Service können sehr mühevoll sein, besonders wenn die Komponenten des Heizkessels schwer zugänglich sind. Beim TRIGON® L PLUS sind alle Komponenten durch das vollständig abnehmbare Gehäuse leicht von der Vorderseite aus zugänglich.
Die HMI befindet sich im oberen Bereich des Geräts, auf einer Höhe von 1,70 m. Unabhängig davon, ob es sich um eine Konfiguration mit Kaskade oder mit einem einzelnen Heizkessel handelt. Dadurch werden Installation, Wartung und Bedienung deutlich vereinfacht.
TRIGON L PLUS | 60 | 70 | 100 | 120 | 140 | 170 | 200 |
---|---|---|---|---|---|---|---|
Leistung min. - max. 40/30°C [kW] | 16,0 - 63,0 | 16,0 - 72,0 | 20,0 - 99,0 | 16,0 - 122,0 | 16,0 - 142,0 | 16,0 - 171,0 | 20,0 - 197,0 |
Energieeffizienzklasse* Raumheizung | A / A+ | A / A+ | - | - | - | - | - |
Schallleistungspegel [dB(A)] | 62 | 65 | 60 | 67 | 70 | 67 | 63 |
Abmessungen H x B x T [mm] | 1100 x 530 x 595 | 1100 x 530 x 595 | 1100 x 530 x 675 | 1100 x 690 x 595 | 1100 x 690 x 595 | 1100 x 690 x 675 | 1100 x 690 x 675 |
Gewicht [kg] | 73 | 73 | 80 | 127 | 127 | 132 | 140 |
* Energieeffizienzklasse: Raumheizung: Produkt / System entsprechend der Verordnung EU 811/2013
Produktlabelspektrum: A+++ bis D
Systemlabelspektrum: A+++ bis G

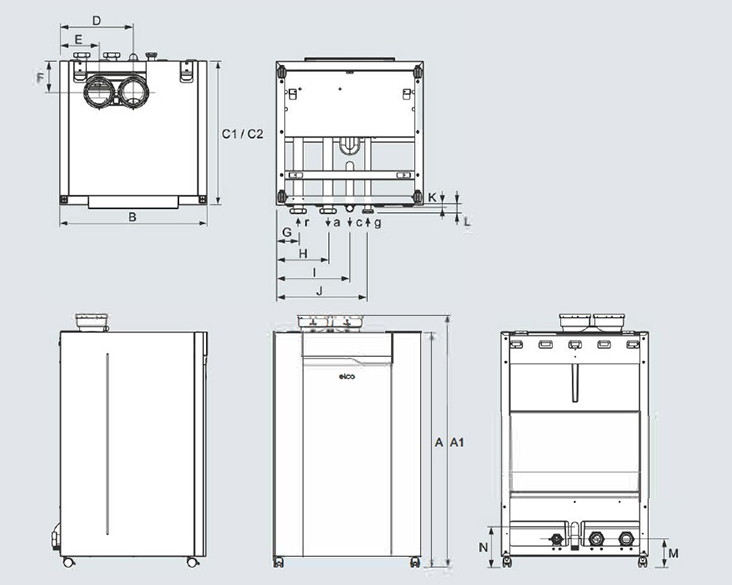

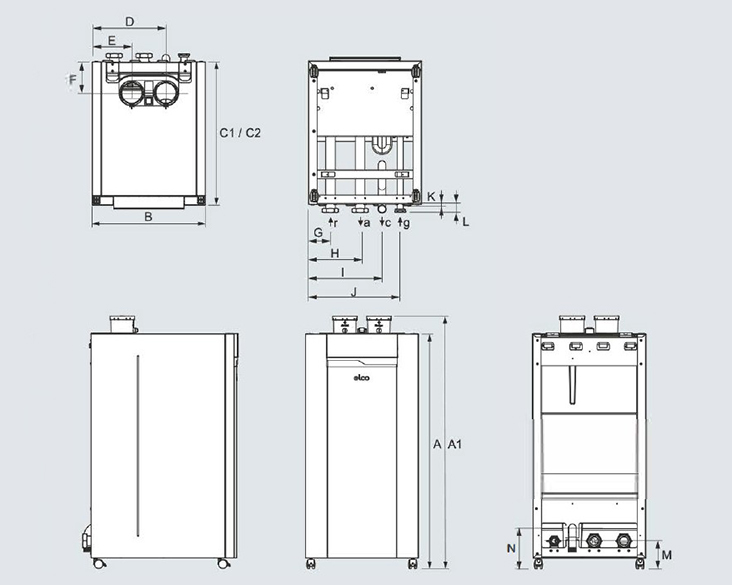

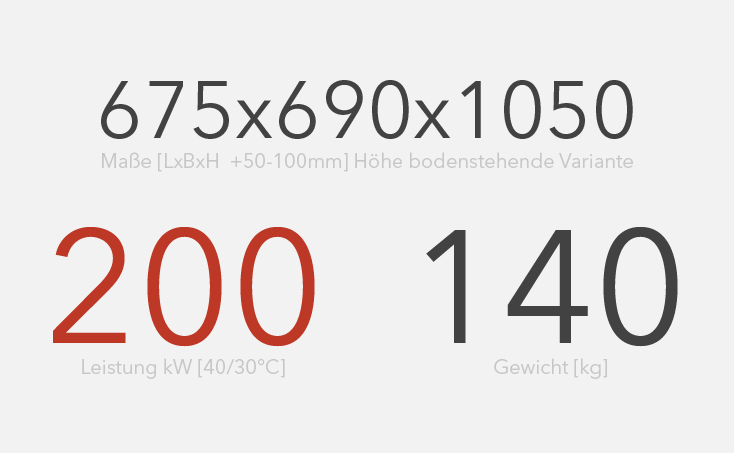

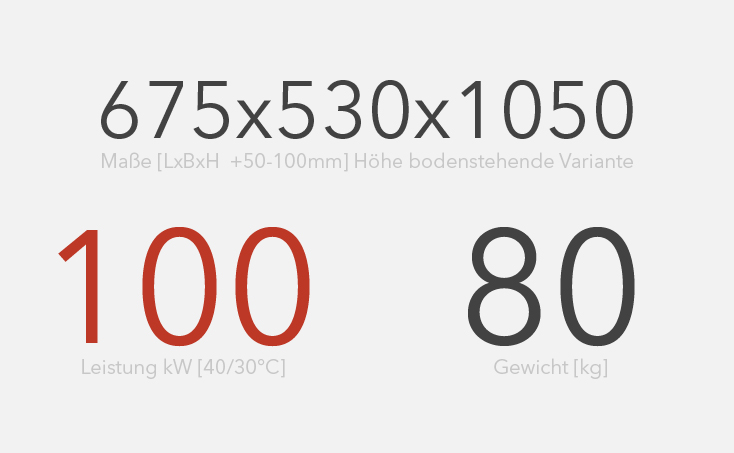

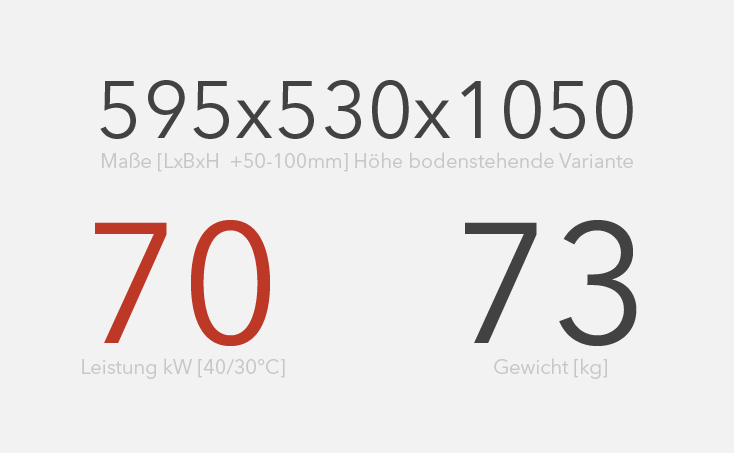

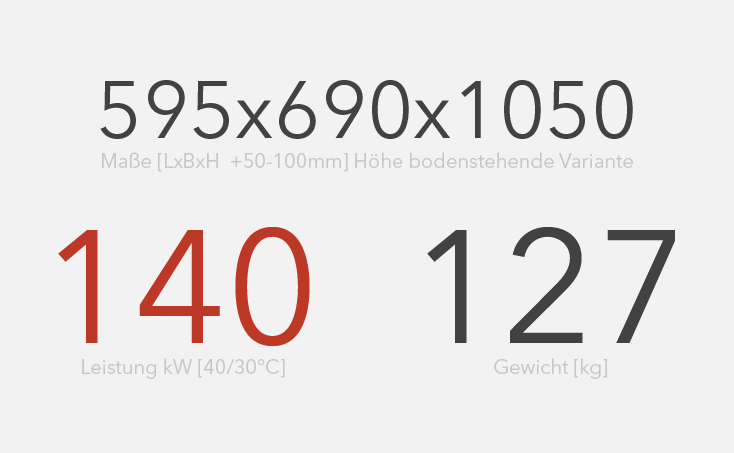

Maßzeichnungen

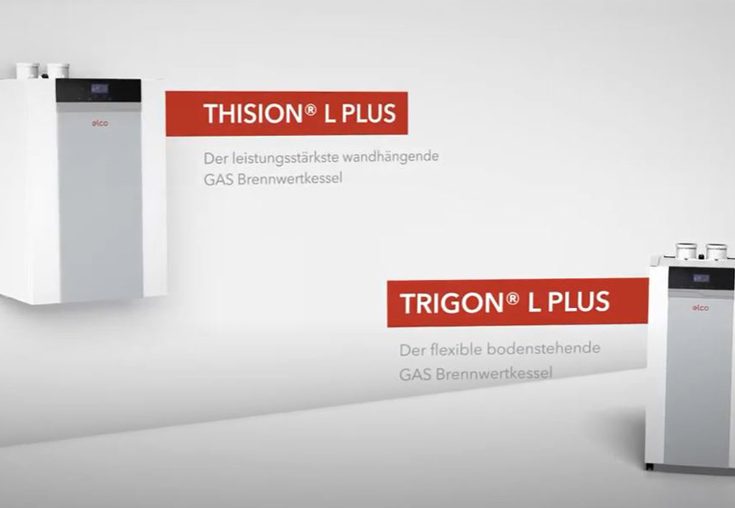

Weil jedes einzelne Teil des THISION® L PLUS und des TRIGON® L PLUS für herausragende Leistungen entwickelt wurde. Lösungen von 60 kW bis zu 1.600 kW bieten ein Maximum an Flexibilität. Kompakt, leicht und leistungsstark. Der neue THISION® L PLUS ist der leistungsstärkste wandhängende Gas Brennwertkessel, während der TRIGON® L PLUS der kompakteste und leichteste bodenstehende Gas Brennwertkessel seiner Klasse ist. Und dank 14 verschiedener Modelle (7 wandhängend, 7 bodenstehend) sind sie auch wirklich vielseitig.

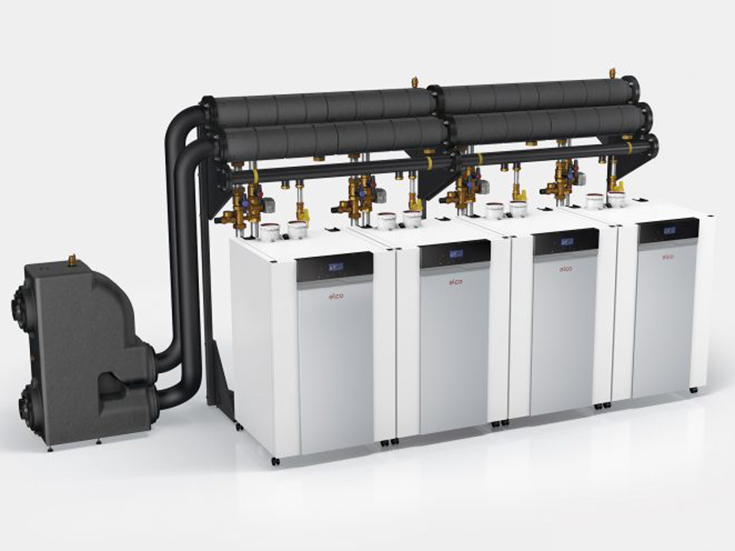

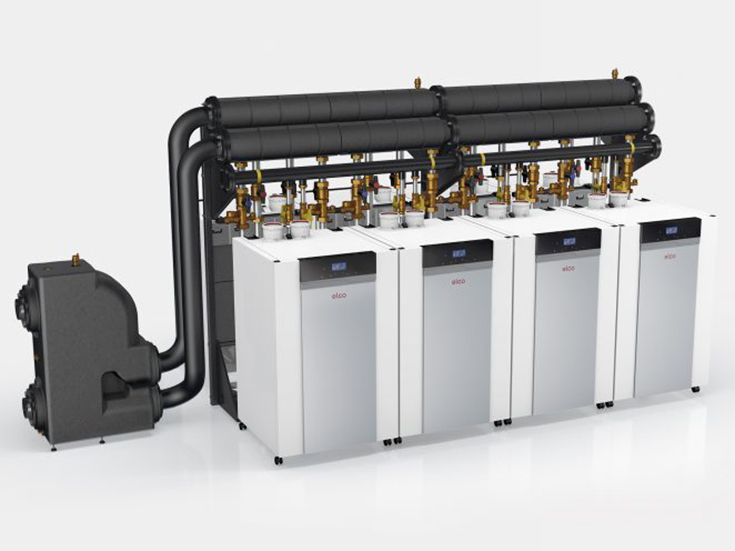

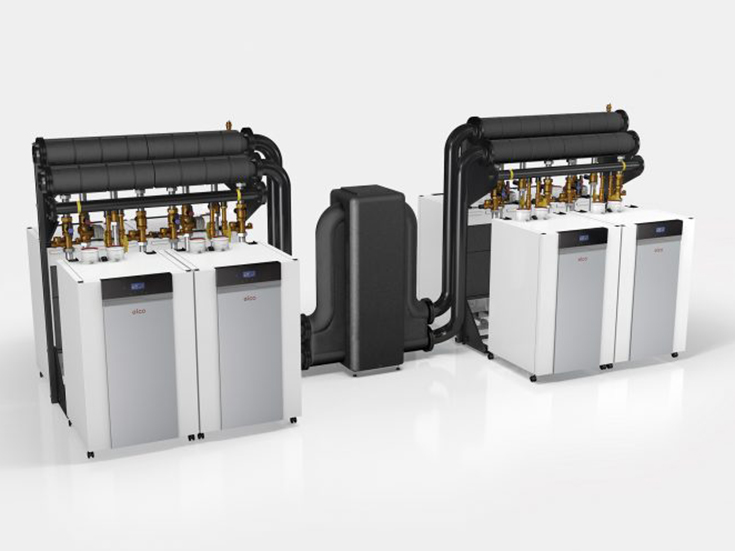

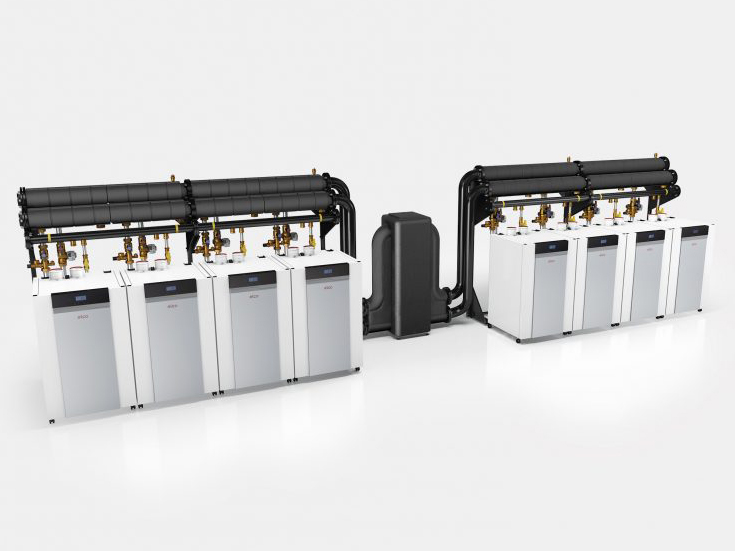

Der TRIGON® L PLUS ist unglaublich flexibel, er ist entweder in Reihen- oder Rücken an Rücken-Konfigurationen von bis zu acht Heizkesseln erhältlich und liefert Wärmeleistungen bis zu 1,6 MW. Die vielseitigen Montage- und Kaskadenlösungen ermöglichen dank der integrierten Komponenten des Primär-Heizkreises eine schnelle und einfache Installation, auch in bestehende Systeme. Mit der THISION® L PLUS können Sie diesen Gas-Brennwertkessel auch als wandhängende Option erhalten.
Kaskaden-Angebot
Einzelne Kessel können mit einer Modullösung geliefert werden, in der eine hydraulische Weiche oder ein Plattenwärmetauscher bereits verbaut sind. Dadurch sinken Zeit und Kosten für die Installation sogar noch weiter, was eine besonders schnelle Inbetriebnahme ermöglicht.
Abgasleitungen
In einem umfangreichen Sortiment finden Sie verschiedenste Abgasanlagen für alle Anwendungen und Systeme. Abgasrohre sind in starrer oder flexibler Ausführung lieferbar. Die Systeme werden in den Materialien Kunststoff und Metall geliefert. Mit modernen Abgasanlagen werden teure Kaminsanierungen unnötig, Stecktechnik erleichtert eine schnelle und einfache Montage.
Speicher
ELCO bietet eine große Auswahl an unterschiedlichen Speichern für die Bereitstellung des Brauchwassers für viele unterschiedliche Anlagenkonzepte. ELCO Speicher kombinieren Effizienz, Nutzen und Hygiene-Anforderungen in formschönem Design.
Pumpengruppen
Die Pumpengruppen mit Hocheffizienzpumpen für DN25 bis DN40 können mittels speziellen Anschlusskits direkt an den Kessel angebaut werden.
Clipin's und Erweiterungsregler
ClipIn‘s und Erweiterungsregler eignen sich für verschiedenste Anwendungen, z.B. Erweiterungen um zusätzliche Heizkreise, Einbindung von Solar, Systemtrennungen und weitere nützliche Funktionen.
