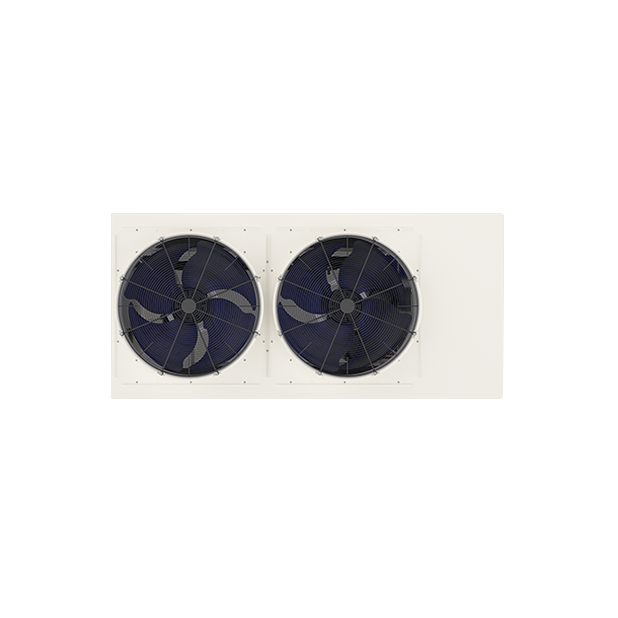

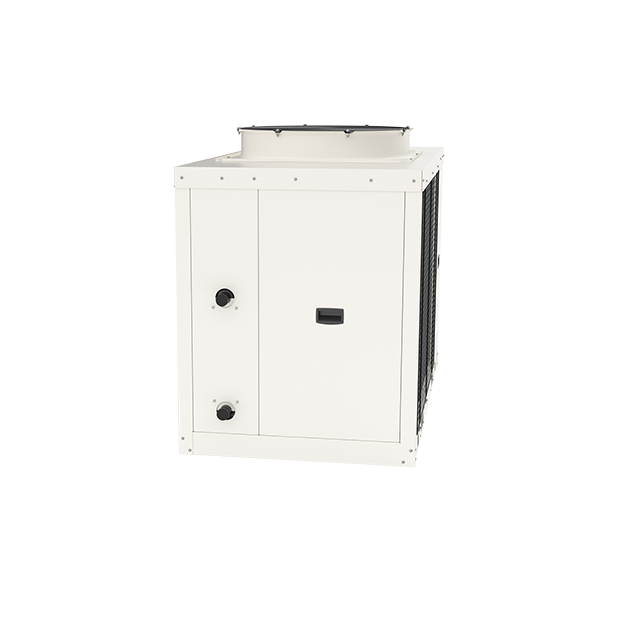

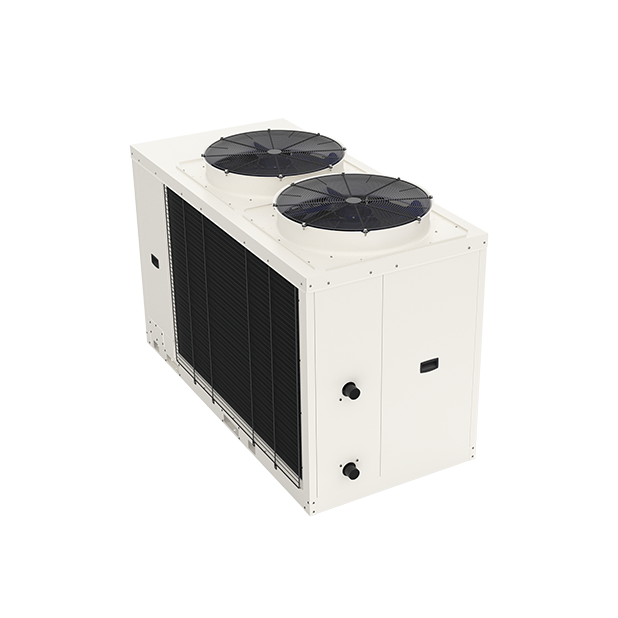

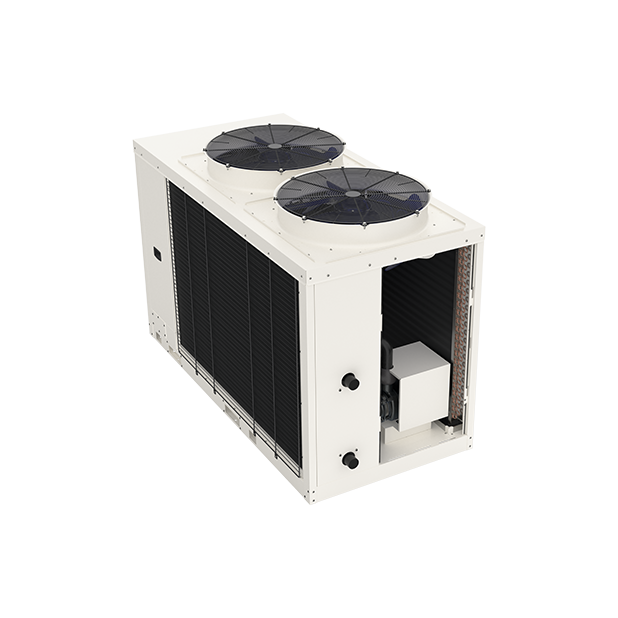

AEROTOP® EVO (PLUS) LN
Luft-Wasser Wärmepumpe
Leistung 21 kW bis 88 kW
Leistung 21 kW bis 88 kW
Die AEROTOP® EVO (PLUS) LN Wärmepumpen bieten eine flexible und leistungsstarke Lösung für gewerbliche Anwendungen, die Heizen, Kühlen und Warmwasserbereitstellung in einem Gerät vereinen. Mit einer breiten Modellpalette von 21 bis 88 kW, hoher Energieeffizienz (A++)¹, Inverter-Technologie und der Möglichkeit zur Kaskadierung bieten sie eine skalierbare Lösung für unterschiedlichste Anforderungen.
Wesentliche Eigenschaften im Überblick
Dokumentierte Effizienz
Alle Modelle erreichen bei W35 mindestens die Energieeffizienzklasse A++, jeweils bei durchschnittlichem Klima auf einer Skala von A+++ bis D.¹
Vielseitige Einsatzmöglichkeiten
Die AEROTOP® EVO LN bietet eine ganzheitliche Lösung, die Heizen, Kühlen und Warmwasserbereitung vereint.
Hohe Skalierbarkeit
Die AEROTOP® EVO LN lässt sich in einem Kaskadensystem mit bis zu 16 Geräten einsetzen und erreicht so eine Gesamtleistung von bis zu 1,32 MW.
Intelligente Steuerung
Die AEROTOP® EVO LN nutzt eine innovative Inverter-Technologie, die die Drehzahl des Kompressors je nach Bedarf präzise anpasst. Das Ergebnis: Längere Laufzeiten, reduzierte Start- und Stoppvorgänge und eine schnelles Erreichen der Heiztemperatur.
Modbus-Konnektivität
Das Gerät lässt sich durch das Modbus-Kommunikationsprotokoll nahtlos in moderne Gebäudemanagementsysteme integrieren.
¹ Die Energieeffizienzklassen je Modell, entnehmen Sie den technischen Daten auf dieser Seite.
Technische Informationen
| AEROTOP EVO | LN 24 | LN 27 | LN 32 | LN 48 | LN 54 | LN 65 | LN 79 | LN 88 | LN 105 | PLUS LN 24 | PLUS LN 27 | PLUS LN 32 | PLUS LN 48 | PLUS LN 54 | PLUS LN 65 | PLUS LN 79 | PLUS LN 88 | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energieeffizienzklasse* Raumheizung | W35 | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | ||||||||||||||||||||||||
| W55 | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | ||||||||||||||||||||||||||||||||||
| Schallleistungspegel gemäß EN 12102 | dB(A) | 72 | 73 | 73 | 73 | 73 | 74 | 76 | 77 | 78 | 69 | 71 | 72 | 71 | 71 | 72 | 73 | 75 | ||||||||||||||||||||||||
| Abmessungen H x B x T | mm | 1340 x 1861 x 1005 | 1340 x 1861 x 1005 | 1340 x 1861 x 1005 | 1480 x 2204 x 1060 | 1480 x 2204 x 1060 | 1480 x 2204 x 1060 | 1510 x 3221 x 1100 | 1510 x 3221 x 1100 | 1510 x 3221 x 1100 | 1340 x 1861 x 1005 | 1340 x 1861 x 1005 | 1340 x 1861 x 1005 | 1480 x 2204 x 1060 | 1480 x 2204x 1060 | 1480 x 2204x 1060 | 1510 x 3221 x 1100 | 1510 x 3221 x 1100 | ||||||||||||||||||||||||
| Gewicht | kg | 323 | 323 | 323 | 500 | 500 | 500 | 830 | 830 | 830 | 323 | 323 | 323 | 500 | 500 | 500 | 830 | 830 | ||||||||||||||||||||||||
| Heizen | ||||||||||||||||||||||||||||||||||||||||||
| Leistung nominal (max.) gemäß EN 14511/ EN 14825 [kW] | A7/W35 | 21,1 | 24,6 | 27,5 | 46,3 | 51,2 | 55,3 | 68,6 | 76,1 | 81,9 | 21,5 | 24,3 | 26,9 | 44,8 | 48,7 | 53,4 | 65,4 | 72,7 | ||||||||||||||||||||||||
| A2/W35 | 19,6 | 22,4 | 26,7 | 36,3 | 41,5 | 45,8 | 55,8 | 61,5 | 65,4 | 17,9 | 19,8 | 23,0 | 35,3 | 39,8 | 44,5 | 53,7 | 59,1 | |||||||||||||||||||||||||
| A-7/W35 | 14,6 | 17,5 | 19,3 | 27,3 | 30,5 | 34,7 | 46,9 | 51,0 | 53,8 | 13,4 | 15,7 | 17,1 | 26,7 | 29,4 | 33,8 | 45,4 | 49,5 | |||||||||||||||||||||||||
| Leistungszahl gemäß EN 14511 [COP] | A2/W35 | 3,77 | 3,82 | 3,53 | 3,54 | 3,52 | 3,50 | 3,19 | 3,16 | 3,17 | 3,70 | 3,50 | 3,39 | 3,51 | 3,56 | 3,47 | 3,23 | 3,20 | ||||||||||||||||||||||||
| A-7/W35 | 4,40 | 4,20 | 4,20 | 4,40 | 4,31 | 4,25 | 4,16 | 4,01 | 4,04 | 4,50 | 4,40 | 4,40 | 4,50 | 4,40 | 4,32 | 4,22 | 4,07 | |||||||||||||||||||||||||
| Kühlen | ||||||||||||||||||||||||||||||||||||||||||
| Leistung nominal [kW] | A35 / W7 | 22,1 | 24,2 | 26,5 | 39,1 | 45,0 | 49,1 | 59,6 | 69,7 | 75,7 | 19,9 | 21,9 | 24,4 | 38,3 | 42,8 | 47,3 | 58,0 | 65,3 | ||||||||||||||||||||||||
| A35 / W18 | 29,1 | 32,6 | 34,4 | 54,3 | 60,5 | 64,6 | 79,0 | 89,5 | 93,8 | 24,7 | 28,5 | 31,3 | 51,5 | 56,8 | 64,7 | 78,6 | 84,0 | |||||||||||||||||||||||||
| Leistungszahl [EER] | A35 / W7 | 3,10 | 3,10 | 3,00 | 3,10 | 2,97 | 2,97 | 30,3 | 2,94 | 2,85 | 3,20 | 3,20 | 3,20 | 3,10 | 3,00 | 3,02 | 3,12 | 3,00 | ||||||||||||||||||||||||
| A35 / W18 | 4,00 | 4,10 | 3,70 | 4,00 | 3,78 | 3,66 | 3,95 | 3,73 | 3,62 | 4,30 | 4,30 | 4,00 | 4,10 | 3,60 | 3,56 | 4,12 | 3,79 | |||||||||||||||||||||||||
* Energieeffizienzklasse: Raumheizung entsprechend der Verordnung EU 811/2013
Produktlabelspektrum: A+++ bis D
Warum ELCO?
Einsatzbereit, wenn Sie uns brauchen – der ELCO First Class Service
Für uns ist guter Service selbstverständlich: An 365 Tagen im Jahr, rund um die Uhr, sind wir für Sie da. Mit rund 300 Servicemitarbeitenden in ganz Deutschland sorgen wir dafür, dass Sie im Notfall die passende Unterstützung erhalten.¹⁰
Entdecken Sie unsere Serviceleistungen
Ihre Heizung direkt im Blick - mit REMOCON® NET
Mit REMOCON® NET von ELCO lässt sich Ihre Heizung ganz einfach per App bedienen. Über das Smartphone behalten Sie Ihre Raumtemperaturen, Heizzeiten und den Energieverbrauch im Blick und passen die Einstellungen flexibel an Ihren Alltag an.
Mehr über REMOCON® NET¹⁰ Erreichbarkeit und Reaktionszeiten richten sich nach Servicegebiet und Vertragsbedingungen.
Dokumente
AEROTOP® EVO (PLUS) LN
ErP Produkt Label
AEROTOP EVO LN
AEROTOP EVO LN 105
AEROTOP EVO LN 24
AEROTOP EVO LN 27
AEROTOP EVO LN 32
AEROTOP EVO LN 48
AEROTOP EVO LN 54
AEROTOP EVO LN 65
AEROTOP EVO LN 79
AEROTOP EVO PLUS LN 24
AEROTOP EVO PLUS LN 27
AEROTOP EVO PLUS LN 32
AEROTOP EVO PLUS LN 48
AEROTOP EVO PLUS LN 54
AEROTOP EVO PLUS LN 65
AEROTOP EVO PLUS LN 79
AEROTOP EVO PLUS LN 88

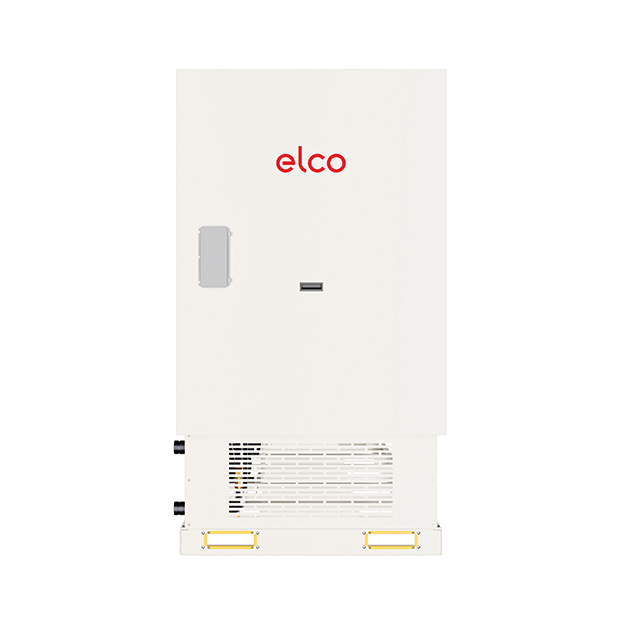

Ähnliche Produkte
