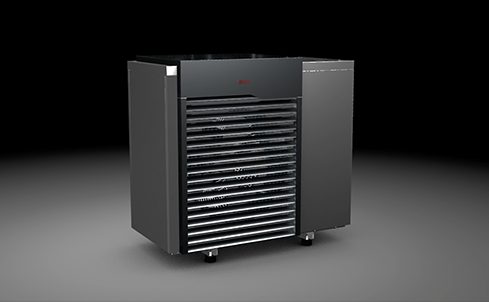

AEROTOP® SX

Luft-Wasser Wärmepumpe
Leistung 7 kW bis 13 kW

Die AEROTOP® SX wurde entwickelt, um möglichst leise zu arbeiten. Sie errecht einen Schallleistungspegel von 50 dB(A)¹ und überzeugt zudem durch ihr hochwertiges Design² und ihre Effizienz³.

Geringer Geräuschpegel

Geräuscharmer Betrieb – Schallleistung ab 50 dB(A), daher gut für enge Wohngebiete geeignet.¹

Effizienz und Leistung

Dank der Energieeffizienzklasse A+++ kann die AEROTOP® SX sehr effizient betrieben werden.³

Preisgekröntes Design

Die AEROTOP® SX wurde als Red Dot Winner 2023 ausgezeichnet.²

Wesentliche Eigenschaften im Überblick

Drei Leistungsgrößen für die Außenaufstellung

Die AEROTOP® SX ist in den Leistungsgrößen 7, 10 und 13 kW erhältlich und für die Außenaufstellung konzipiert.

Leise im Betrieb

Die Modellreihe bietet dokumentierte Schallleistungspegel ab 50 dB(A) nach EN 12102 bei A7/W55. Damit lassen sich geringe Abstände zu den Nachbargrundstücken umsetzen.¹

Dokumentierte Effizienz

Alle drei AEROTOP® SX Modelle erreichen bei W35 die Energieeffizienzklasse A+++, jeweils bei durchschnittlichem Klima auf einer Skala von A+++ bis D.³

Kühlfunktion

Die aktive Kühlung ist mit allen drei AEROTOP® SX Modellen möglich.

Kaskadeninstallation

Kaskaden mit 14 kW, 20 kW und 25 kW aus zwei Einzelgeräten gleicher Größe machen die AEROTOP® SX flexibel für viele Anwendungen.

Kältemittel R32

Die AEROTOP® SX verwendet das Kältemittel R32 mit einem GWP₁₀₀ von 771 gemäß IPCC AR6.

Mit REMOCON® NET

Mit REMOCON® NET steuern Sie ausgewählte Funktionen per Smartphone und erhalten Anlageninformationen und Benachrichtigungen – bei kompatibler Konfiguration und bestehender Internetverbindung. Guardian Angel ergänzt das Serviceangebot.

¹ Schallleistung LwA (ErP), EN 12102 bei A7/W55: SX7 50 dB(A); SX10+13 51 dB(A). Die Eignung für Wohngebiete hängt von der Installation, dem Betrieb und den örtlichen Lärmschutzanforderungen ab; eine standortspezifische akustische Bewertung ist erforderlich.

² Die AEROTOP® SX ist als Red Dot Winner 2023 ausgezeichent.

³ Energieeffizienzklasse A+++ (Skala A+++ bis D) für die saisonale Raumheizung bei allen AEROTOP® SX-Modellen, bei W35 und W55, durchschnittliches Klima; Verordnung (EU) Nr. 811/2013.

Fachpartner finden

Warum ELCO?

Einsatzbereit, wenn Sie uns brauchen – der ELCO First Class Service

Für uns ist guter Service selbstverständlich: An 365 Tagen im Jahr, rund um die Uhr, sind wir für Sie da. Mit rund 300 Servicemitarbeitenden in ganz Deutschland sorgen wir dafür, dass Sie im Notfall die passende Unterstützung erhalten.¹⁰

Entdecken Sie unsere Serviceleistungen

Ihre Heizung direkt im Blick - mit REMOCON® NET

Mit REMOCON® NET von ELCO lässt sich Ihre Heizung ganz einfach per App bedienen. Über das Smartphone behalten Sie Ihre Raumtemperaturen, Heizzeiten und den Energieverbrauch im Blick und passen die Einstellungen flexibel an Ihren Alltag an.

Mehr über REMOCON® NET

¹⁰ Erreichbarkeit und Reaktionszeiten richten sich nach Servicegebiet und Vertragsbedingungen.

Technische Daten

Technische Informationen

AEROTOP SX		7	10	13
Energieeffizienzklasse* Raumheizung	W35	A+++ / A+++	A+++ / A+++	A+++ / A+++
Energieeffizienzklasse* Raumheizung	W55	A+++ / A+++	A+++ / A+++	A+++ / A+++
Schallleistungspegel gemäß EN 12102	dB(A)	50	51	51
Abmessungen H x B x T	mm	1250 x 1335 x 700	1250 x 1335 x 700	1250 x 1335 x 700
Gewicht	kg	240	260	260
Heizen
Leistung nominal (max.) gemäß EN 14511/ EN 14825 [kW]	A2/W35	5,0 (6,5)	6,6 (9,5)	7,2 (11,2)
	A7/W35	5,2 (5,5)	8,0 (8,0)	10,1 (10,1)
	A-7/W35	6,9 (7,9)	9,7 (9,7)	12,5 (12,5)
Leistungszahl gemäß EN 14511 [COP]	A2/W35	4,5	4,2	4,3
	A7/W35	5,2	5,2	5,1
	A-7/W35	3,3	3,2	2,9

* Energieeffizienzklasse: Raumheizung: Produkt / System entsprechend der Verordnung EU 811/2013

Produktlabelspektrum: A+++ bis D

Systemlabelspektrum: A+++ bis G

Schallleistungspegel

AEROTOP® SX Schallleistungspegel

AEROTOP® SX7

50.00 LWA [dB(A)] Außen*

AEROTOP® SX10

51.00 LWA [dB(A)] Außen*

AEROTOP® SX13

51.00 LWA [dB(A)] Außen*

*Schallleistungsdaten nach EN 12102

Abmessungen

AEROTOP® SX Abmessungen

Abmessungen Regler

Installation

Montageabstand

Fester Untergrund

Wärmepumpen benötigen einen festen Untergrund und werden in der Regel auf einem Flächen- oder Streifenfundament montiert. Bei der Auslegung des Fundaments sollte eine Höhe über Boden (z. B. 150–200 mm) gemäß der üblichen Schneehöhe in der Region berücksichtigt werden. Das stellt sicher, dass Luftein- und -austritt jederzeit frei bleiben. Manchmal werden Wärmepumpen auch an der Wand montiert. In diesen Fällen muss sorgfältig darauf geachtet werden, den Körperschall zu minimieren. Die AEROTOP® SX ist für die Bodenaufstellung ausgelegt.

Flächenfundament

Das Flächenfundament erhöht die Wärmepumpe über Bodenniveau. Dabei ist sicherzustellen, dass die gesamte Konstruktion vom Gebäude entkoppelt ist, mit einer empfohlenen Dicke von 150–200 mm auf einem gut verdichteten Untergrund. Die Kondensatablaufleitungen müssen durch das Flächenfundament in den frostsicheren Bereich und dann in den Boden verlaufen.

Streifenfundament

Streifenfundamente sind eine weitere Option für die Außenaufstellung von Luftwärmepumpen. Sie müssen exakt ausgerichtet werden und müssen sich bis in den frostsicheren Bereich erstrecken. Die Höhe über Boden kann frei gewählt werden und die Kondensatablaufleitungen können zwischen den Streifen in den frostsicheren Bereich und dann in den Boden verlaufen.

Lichtschächte

Aufgrund des verwendeten Kältemittels muss die AEROTOP® SX Mindestabstände zu Lichtschächten oder anderen unterhalb der Wärmepumpe liegenden Öffnungen in das Gebäude einhalten.

Lichtschächte nah am Boden

Zeichnung einer AEROTOP SX und zwei Lichtschächte links und rechts von der Wärmepumpe, die Lichtschächte sind nahe des Bodens

Das Kältemittel R32 ist schwerer als Luft und sinkt im Falle einer Leckage auf den Boden. Daher muss im Außenbereich ein Mindestabstand zwischen dem Außengerät und Lichtschächten eingehalten werden. Wenn sich die Lichtschächte nah am Boden befinden, ist dieser Abstand ≥1000 mm.

Erhöhte Lichtschächte

Bei erhöhten Lichtschächten (≥150 mm) muss der Mindestabstand zwischen dem Außengerät und Lichtschächten ≥100 mm sein.

Bei der Außenaufstellung zu berücksichtigende Aspekte

Schall

Die Wärmepumpe muss so positioniert werden, dass sie Nachbarn oder umliegende Grundstücke nicht belästigt. Der erforderliche Abstand ist abhängig von den Montagebedingungen, der Art des Gebiets, der Schallleistung der Wärmepumpe und den örtlichen Richtlinien. Der einzuhaltende Abstand muss daher in der Auslegungsphase individuell berechnet werden.

Freistehende Aufstellung

Alles über 3 m von einer Wand entfernt gilt als „freistehende Aufstellung“. Zu der Schallleistung einer Wärmepumpe im Freien wird ein genereller Aufschlag von 3 dB(A) addiert.

Installation an der Hauswand

Alles näher als 3 m an der Hauswand gilt als „Installation an der Hauswand“. Gegenüber der freistehenden Aufstellung (>3 m) wird die Schallleistung der Wärmepumpe hier um weitere 3 dB(A), also um insgesamt 6 dB(A) erhöht.

Installation in einer Nische

Nischen erhöhen die Reflexionen und damit den Schallpegel. Gegenüber der Installation an einer Hauswand wird die Schallleistung der Wärmepumpe hier um weitere 3 dB(A), also um insgesamt 9 dB(A) erhöht.

Freistehend

Über 3 m Abstand zu einer Wand. Der Schallpegel wird um 3 dB(A) erhöht.

Hauswand

Näher als 3 m an einer Hauswand. Der Schallpegel wird um 6 dB(A) erhöht.

Hauswände

Installiert zwischen zwei Hauswänden mit einem Abstand von weniger als 5 m. Der Schallpegel wird um 9 dB(A) erhöht.

Ecke

Installiert an der Ecke einer Grundstücksgrenze, mit einem Abstand von weniger als 3 m zu jeglichen Wänden. Der Schallpegel wird um 9 dB(A) erhöht.

Überdachung

Installiert unter einer Überdachung mit einer Höhe von weniger als 5 m. Der Schallpegel wird um 9 dB(A) erhöht.

Zubehör

Regler

Der ELCO-Regler befindet sich im Gebäude und ist die Hauptbedieneinheit für den Endbenutzer. Der Regler verfügt über ein Grafikdisplay zur leichteren Bedienung und steuert alle Aspekte der Heizanlage. Er kann auch mit zusätzlichen Geräten wie Raumthermostaten oder der Smartphone-App REMOCON-NET verbunden werden.
Fernleitung

Die vorkonfektionierten Fernleitungen ermöglichen eine saubere und schnelle Installation. Vorteile der vorkonfektionierten Fernleitungen:
- Verschiedene Längen und Rohrleitungsgrößen: Die Fernleitungen sind in 5 verschiedenen Längen erhältlich, sowohl in DN32 als auch in DN40 Rohrleitungen. Sie bestehen aus gedämmtem Edelstahlwellrohr, was eine hohe Flexibilität und Langlebigkeit gewährleistet.
- Geschützte Hydraulik- und Elektroleitungen: Die Hydraulik- und Elektroleitungen sind in einem geschützten Mantelrohr untergebracht, was sie vor äußeren Einflüssen wie Witterung oder Beschädigungen schützt und eine sichere Installation gewährleistet.
- Luft- und wasserdichte Ausführung: Die Fernleitungen sind luft- und wasserdicht, was eine zuverlässige Funktion und eine lange Lebensdauer sicherstellt.
- Dicht gegen drückendes Wasser: Durch das Mauerwerk-Abdichtset des Mantelrohrs für die Wanddurchführung sind die Fernleitungen dicht gegen drückendes Wasser abgedichtet, was das Eindringen von Feuchtigkeit verhindert und die Installation zusätzlich absichert.
Plattenwärmetauscher

eignen sich für vielseitigen Einsatz, besonders zur Systemtrennung in älteren Heizungsanlagen mit beispielsweise einer Fußbodenheizung.
