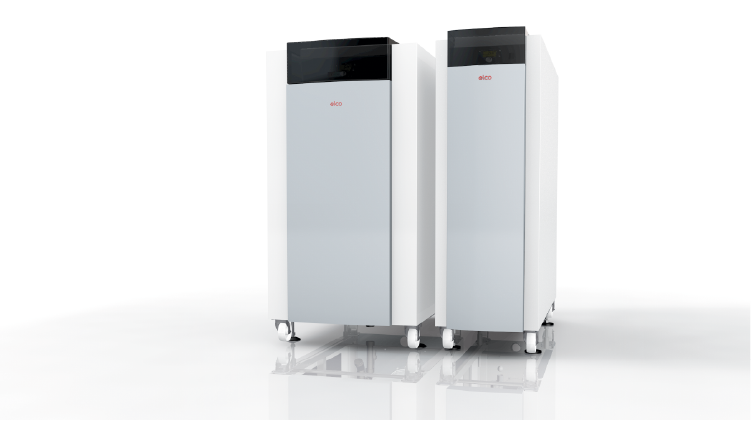

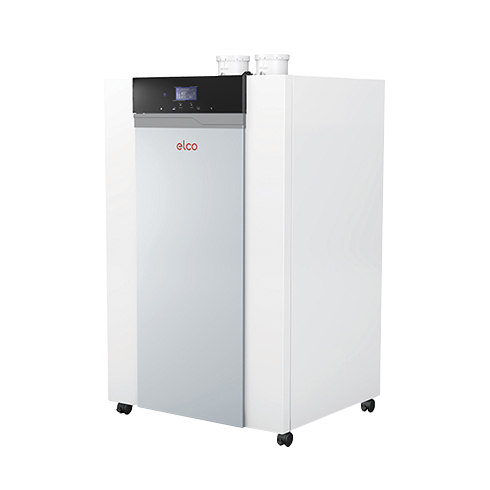

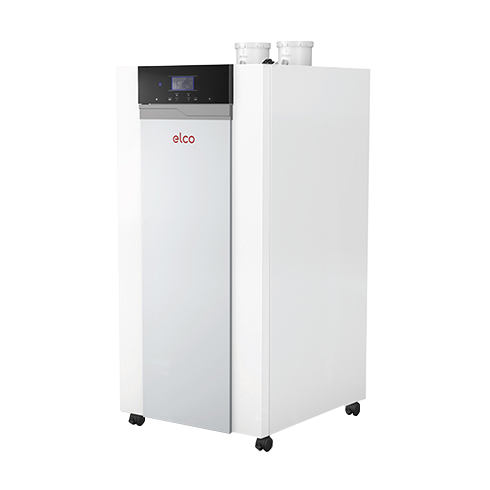

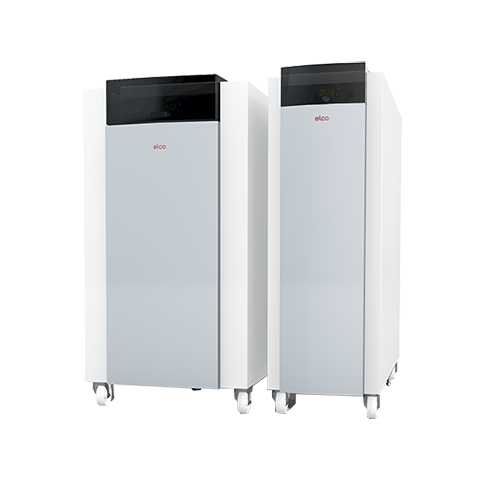

TRIGON® XL

Gas Stand-Brennwertkessel
Leistung 35 kW bis 570 kW
Der TRIGON® XL stellt einen bedeutenden Schritt in der Heiztechnik dar. Dank ausgesprochen flexibler Konfigurationen, durchdachtem Design und einer Fülle verfügbarer Modelle eignet sich der Gas Brennwertkessel perfekt für eine Vielzahl gewerblicher Anwendungen. Lernen Sie die nächste Generation bodenstehender Gas-Brennwertkessel kennen.


Kompakte Hochleistung für gewerbliche Anwendungen

Der TRIGON® XL stellt einen bedeutenden Schritt in der Heiztechnik dar. Dank ausgesprochen flexibler Konfigurationen, durchdachtem Design und einer Fülle verfügbarer Modelle eignet sich der Gas Brennwertkessel perfekt für eine Vielzahl gewerblicher Anwendungen. Entdecken Sie die nächste Generation bodenstehender Gas Brennwertkessel.

Wesentliche Eigenschaften im Überblick

Höchste Effizienz

Höchste Effizienz

Durch die fortschrittliche Brennerbauweise ist der TRIGON® XL das technisch modernste und leistungsstärkste Gerät seiner Klasse. TRIGON® XL verfügt dann über einen Wärmetauscher aus Edelstahl, speziell für optimale Energieeffizienz und Leistung über die gesamte Lebensdauer konstruiert.

Niedrige Emissionen

Niedrige Emissionen

Der wassergekühlte Brenner mit kalter Flamme und die optimierten Verbrennungszonen erzielen extrem geringe NOx- und CO-Emissionen, die bereits die Anforderungen von morgen erfüllen.

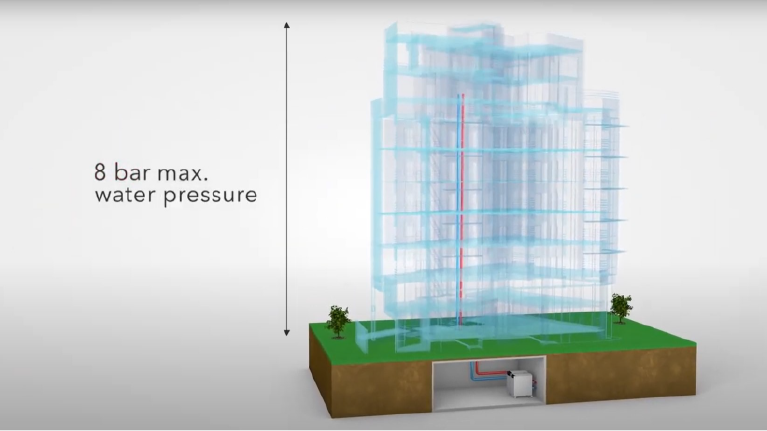

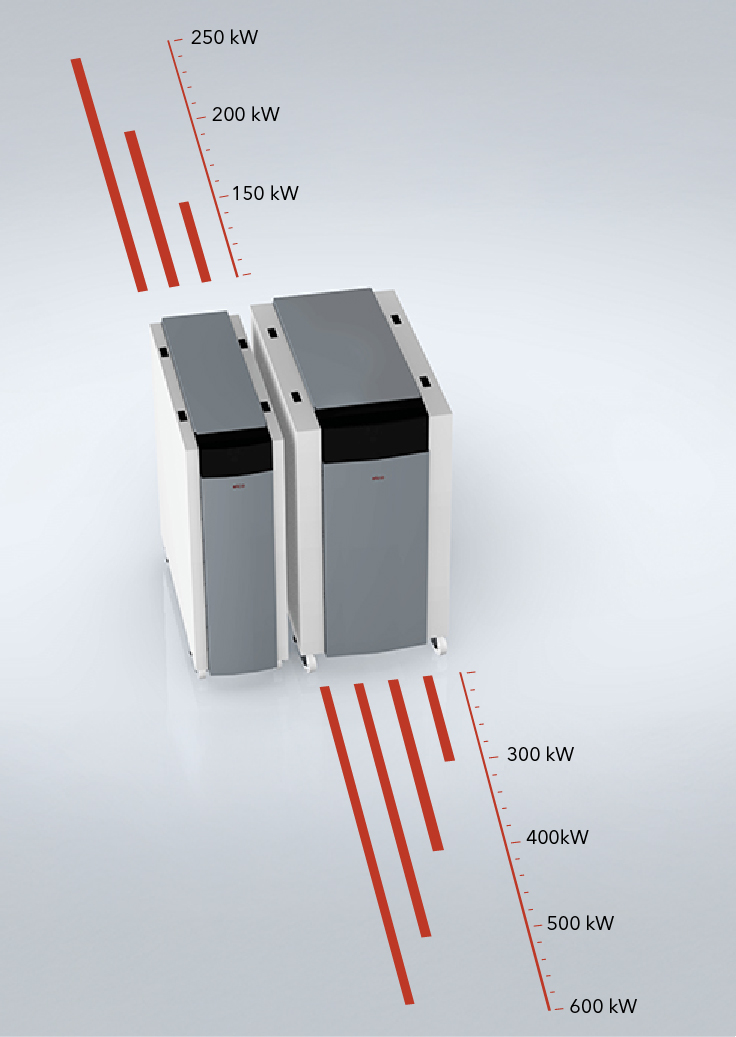

Maximale Flexibilität

Maximale Flexibilität

Durch sein weites Anwendungsspektrum und dem breiten Angebot an Regelungs‐ und Systemzubehör kann der TRIGON® XL auf alle Anforderungen von gewerblichen Heizsystemen angepasst werden.

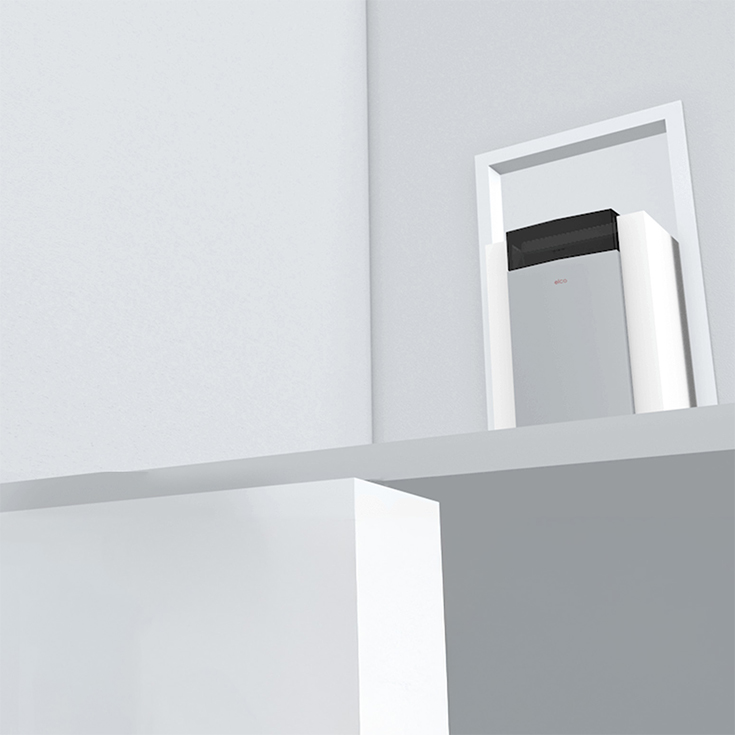

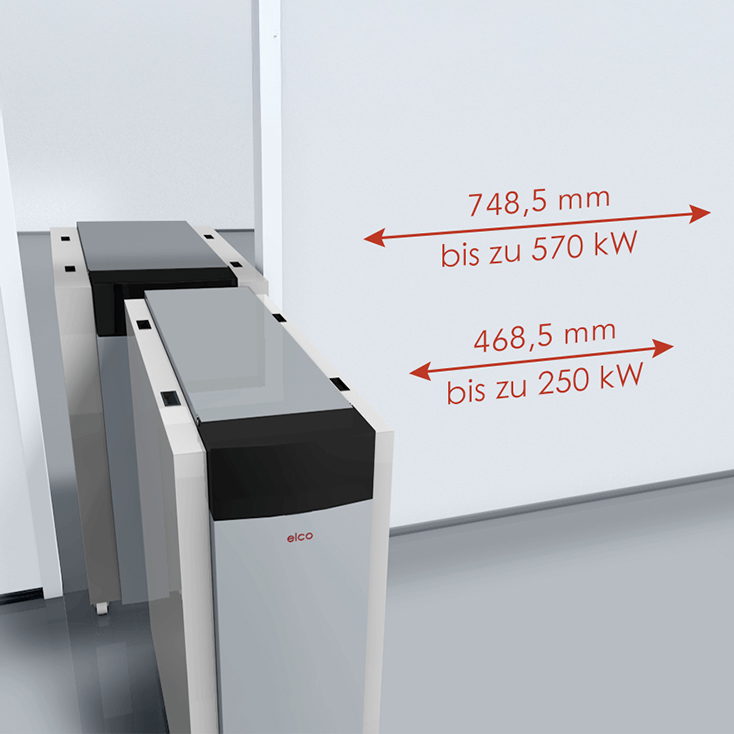

Einfache Installation

Einfache Installation

Alle Modelle sind so konstruiert, dass sie durch Standardtüren mit einer Breite von 76 cm passen. Der Gas Brennwertkessel wird mit Transporträdern geliefert, die ein einfaches Manövrieren am Montageort ermöglichen.

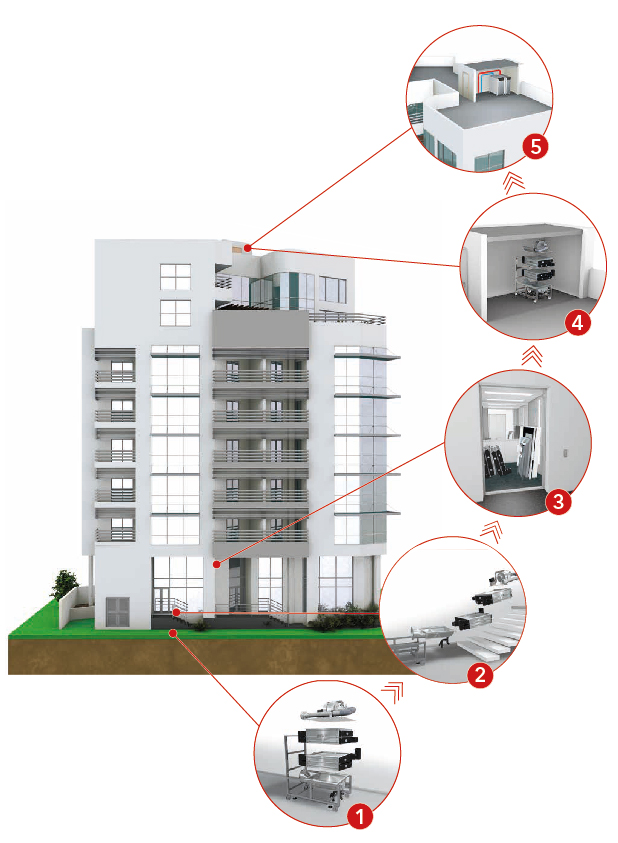

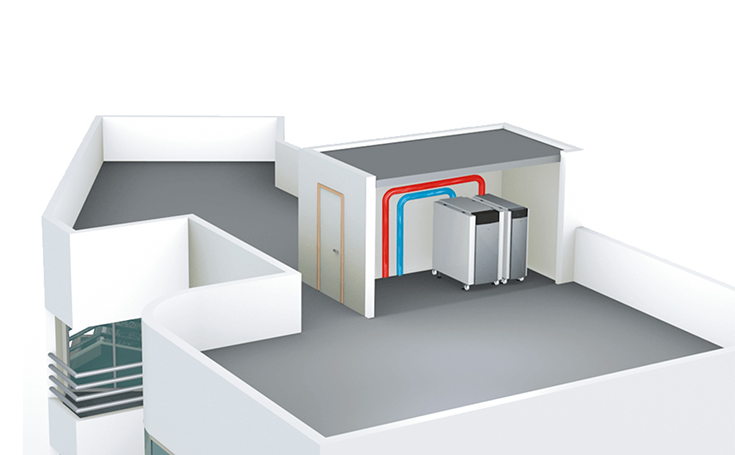

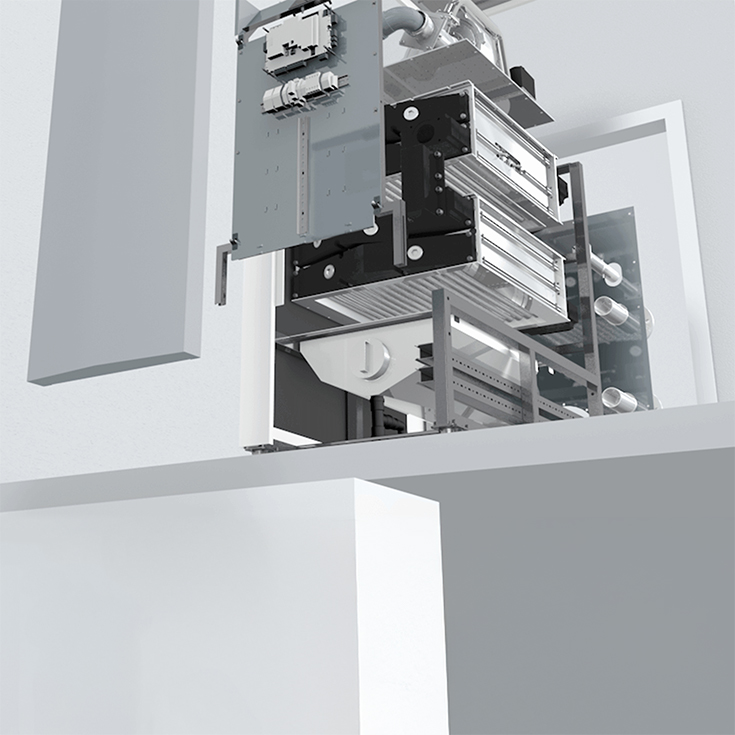

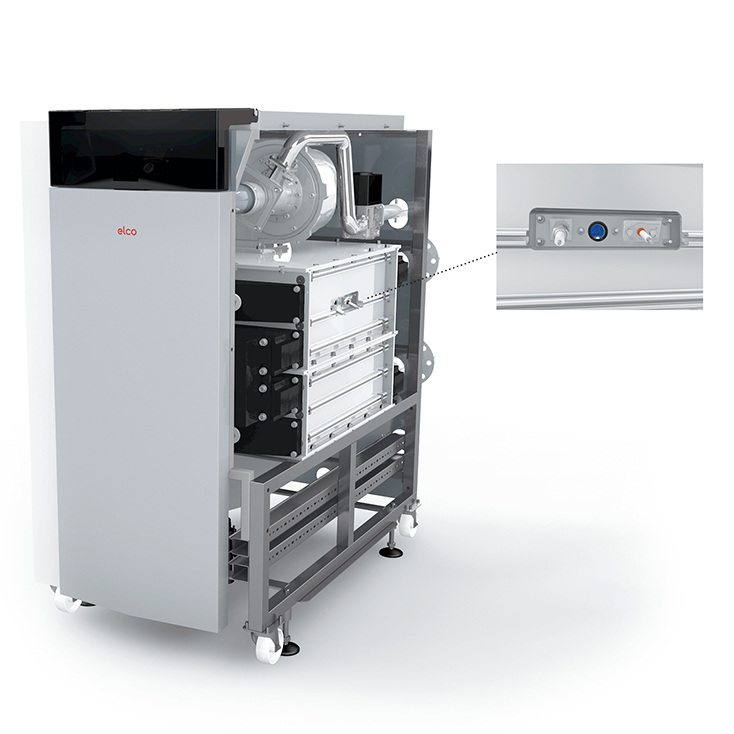

Intelligentes Modulkonzept

Intelligentes Modulkonzept

Alle TRIGON® XL Gas Brennwertkessel können für einfache Einbringung am Aufstellort zerlegt werden. Außerdem wird dadurch die einfache Installation des Heizkessels in Gebäuden mit eingeschränktem Zugang ermöglicht.

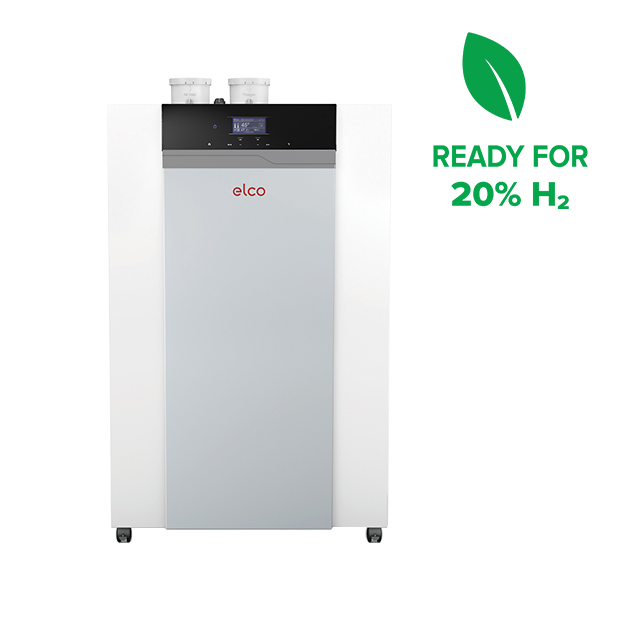

Gerüstet für die Zukunft: H2-ready

Gerüstet für die Zukunft: H2-ready

Der Gas-Brennwertkessel ist bereits heute für den Betrieb mit bis zu 20% Wasserstoff und Biomethan geeignet und zertifiziert.

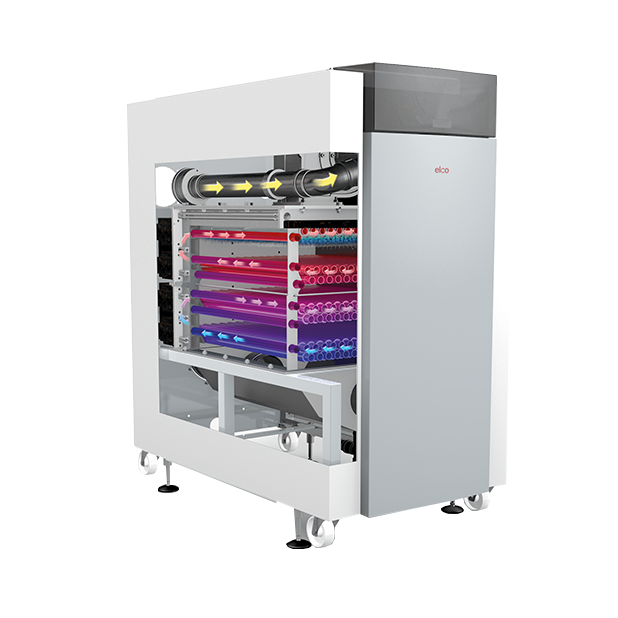

Hervorragende Wärmeübertragung und höchste Effizienz über die gesamte Lebensdauer

TRIGON® XL entwickelt für anspruchsvolle Umgebungen. Durch die fortschrittliche Brennerbauweise ist der TRIGON® XL das technisch modernste und leistungsstärkste Gerät seiner Klasse am Markt. TRIGON® XL verfügt über einen robusten und korrosionsfreien Wärmetauscher aus Edelstahl für anspruchsvolle Bedingungen. Er bietet hervorragende Wärmeübertragung und gleichbleibend hohe Effizienzwerte von bis zu 110% über die gesamte Lebensdauer. Lasergeschweißte Rippenrohre minimieren Wärmeverluste zwischen Rippen und Rohr. Die erweiterte Wärmetauscheroberfläche garantiert höchstmögliche Wärmeübertragung gegenüber Glattrohren.

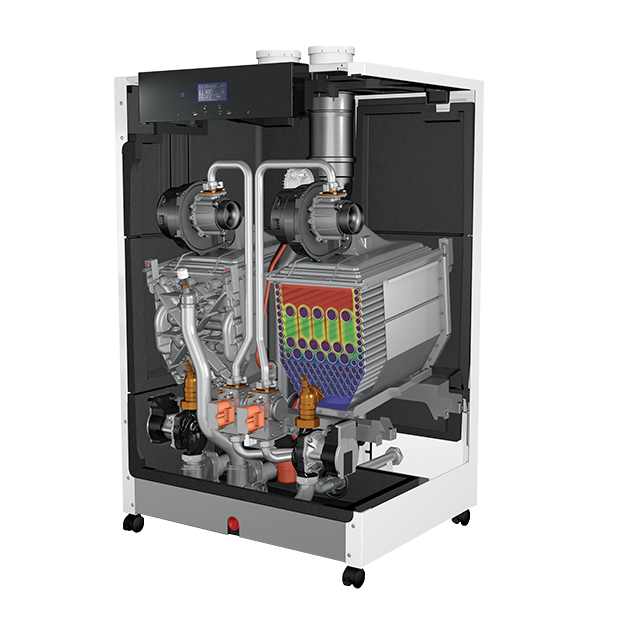

Beschreibung des Vormischbrenner-Systems der TRIGON XL

Einzigartiges Vormischbrenner-System

Ein voll modulierender, wassergekühlter Brenner mit kalter Flamme nutzt eine besondere Technologie, um zuverlässige und robuste Leistung zu liefern.

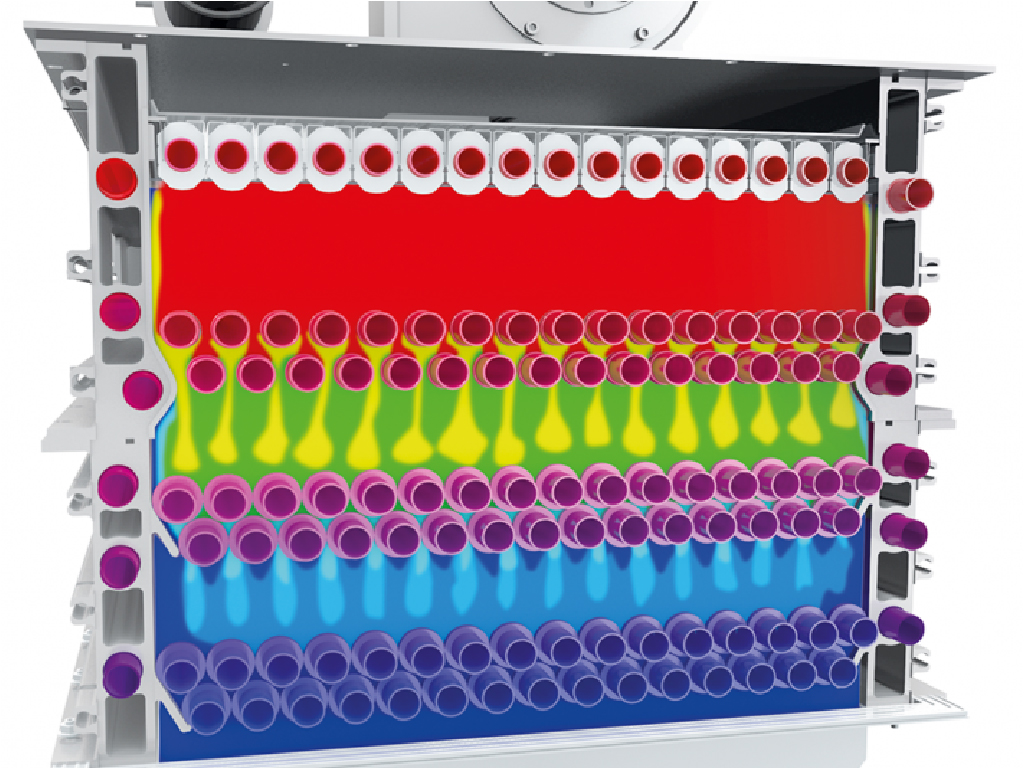

  • Anzeige der Vebrennungszonen innerhalb der TRIGON XL

    Niedrige Emissionen

    Der wassergekühlte Brenner mit kalter Flamme und die optimierten Verbrennungszonen erzielen extrem niedrige NOx- und CO-Emissionen, die bereits die Anforderungen der NOx-Klasse 6 erfüllen.

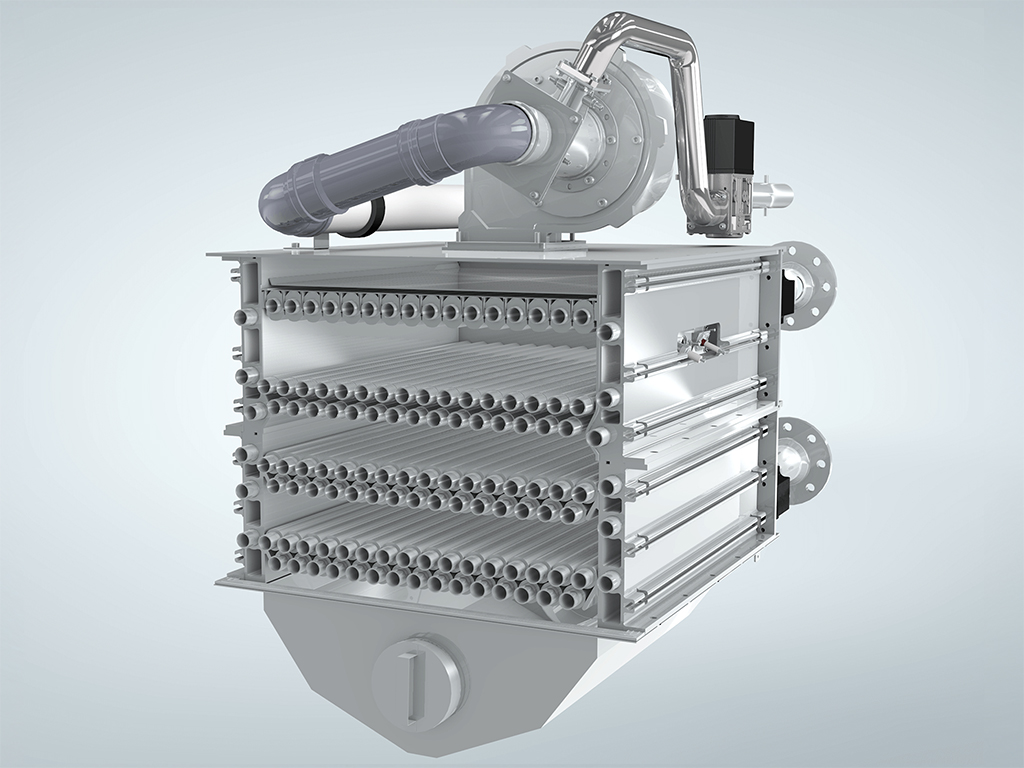

  • Vormischbrenner der TRIGON XL

    Höchste Effizienz über die gesamte Lebensdauer

    Durch die Kombination des einzigartigen Vormischbrenner-/Wärmetauschersystems mit der optimierten Regelung erzielt der TRIGON®  XL beeindruckende Effizienzwerte von bis zu 110 %.

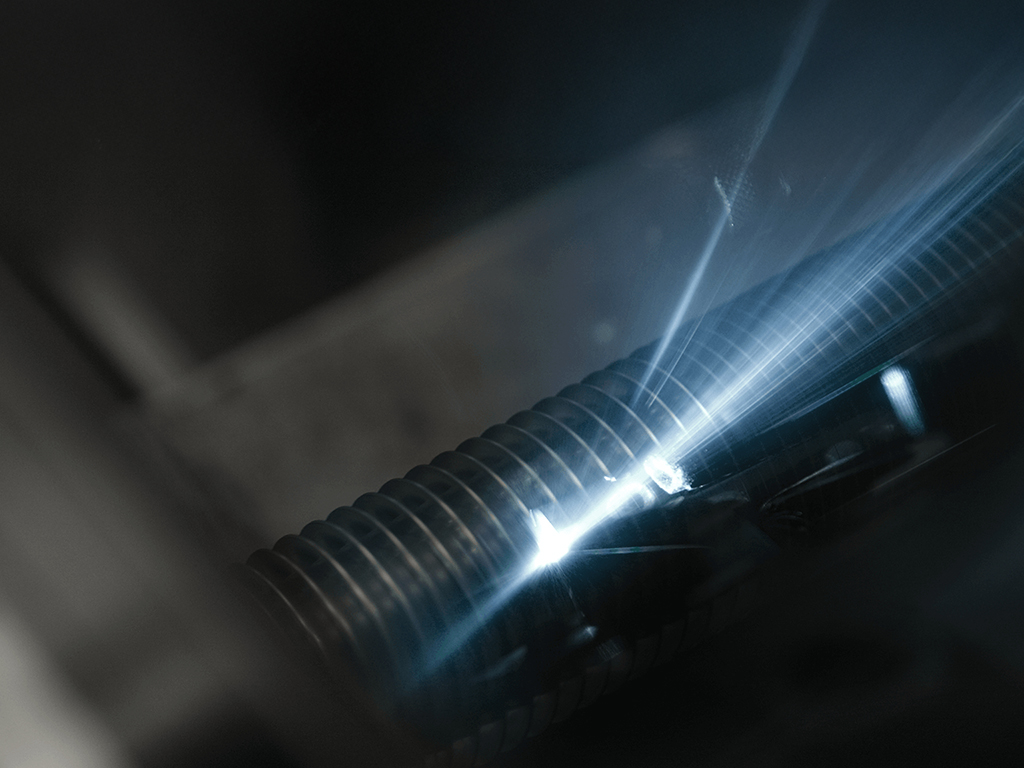

  • Lasergeschweißtes Rippenrohr aus Edelstahl und Sicht des Laserstrahls

    Lasergeschweißtes Rippenrohr aus Edelstahl

    Dank fortschrittlicher Laserschweißroboter wird eine hervorragende Wärmeübertragung zwischen den Rippen und dem Rohr gewährleistet.

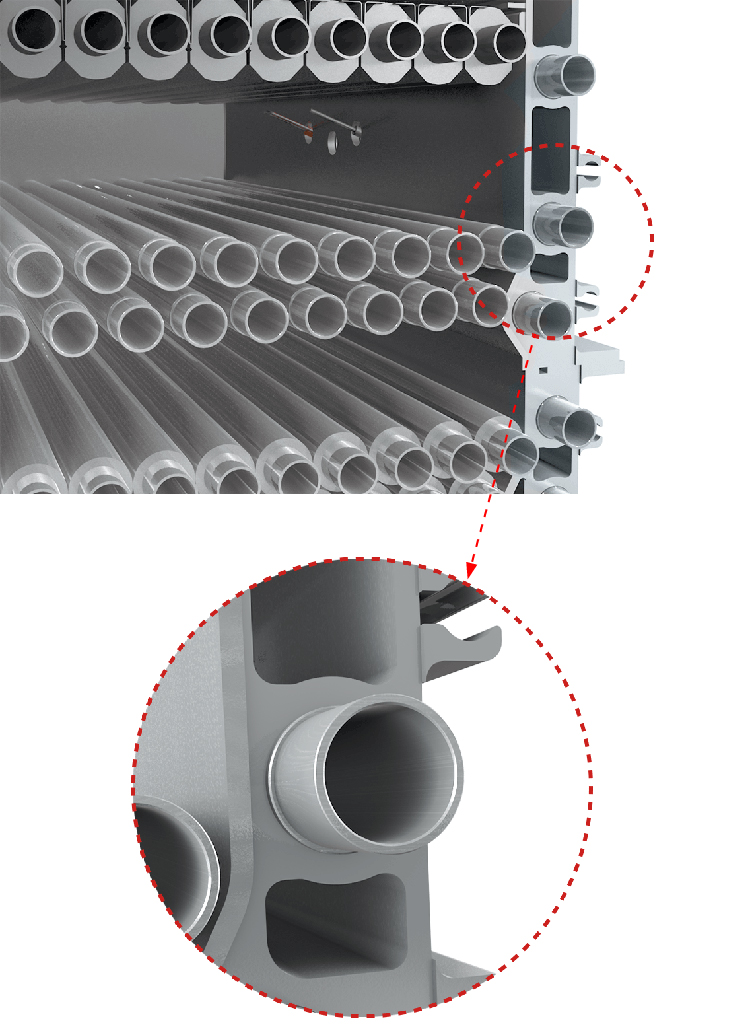

Wassergekühlte Brennkammer

Durch das innovative Hydroformverfahren werden die Kühlrohre an den Seitenwänden so fixiert, dass sie höchstmögliche Wärmeleitfähigkeit bieten.



Lösungen


First Class Service

First Class Service

Uns wird nachgesagt, den besten Kundendienst der Branche zu bieten: Immerhin sind wir 365 Tage im Jahr und 24 Stunden am Tag für unsere Kunden da. Und zwar mit flächendeckend über 300 Servicemitarbeitern in ganz Deutschland.

ENTDECKEN SIE UNSERE UMFANGREICHEN SERVICELEISTUNGEN

Ihre Heizung immer griffbereit - mit REMOCON NET

Ihre Heizung immer griffbereit - mit REMOCON NET

Wäre es nicht schön, wenn Sie mit nur einem Knopfdruck die ideale Raumtemperatur einstellen könnten, bevor sie nach Hause kommen? Mit der ELCO REMOCON-NET App für Ihr Smartphone können Sie Ihre Heizungsanlage immer und überall steuern. Passen Sie die Einstellungen für einen optimalen Energieverbrauch an und sparen Sie bares Geld.

MEHR ÜBER REMOCON NET

Unsere Referenzen - Ihre Sicherheit

Unsere Referenzen - Ihre Sicherheit

Unsere Kunden lieben ihre Heizlösungen von ELCO. Darum gewähren sie auch gerne Einblicke in ihre Heizzentralen. Das freut uns und macht uns natürlich sehr stolz!

Zu unseren Referenzen

Wasserstoff - für einer grünere Zukunft

Wasserstoff - für einer grünere Zukunft

Als Innovator für Heiztechnologien in Europa hat das Team von ELCO intensiv an der Entwicklung von Produkten gearbeitet, die weltweit zu einer nachhaltigen Zukunft beitragen werden.

Der TRIGON® XL ist bereits heute für den Betrieb mit bis zu 20 % Wasserstoff und Biomethan zertifiziert.

Mehr zum Thema Wasserstoff

Technische Daten



TRIGON XL 150 200 250 300 400 500 570
Leistung min. - max. 40/30°C [kW] 35,4 - 151,2 47,4 - 202,3 53,4 - 252,3 64,2 - 303,3 85,6 - 404,3 106,9 - 505,2 135,1 - 572,8
Schallleistungspegel [dB(A)] 70 70 70 70 77 77 77
Abmessungen H x B x T [mm] 1457 x 466 x 1349 1457 x 466 x 1499 1457 x 466 x 1649 1460 x 746 x 1348 1460 x 746 x 1496 1460 x 746 x 1646 1460 x 746 x 1769
Gewicht [kg] 290 332 366 434 496 540 595

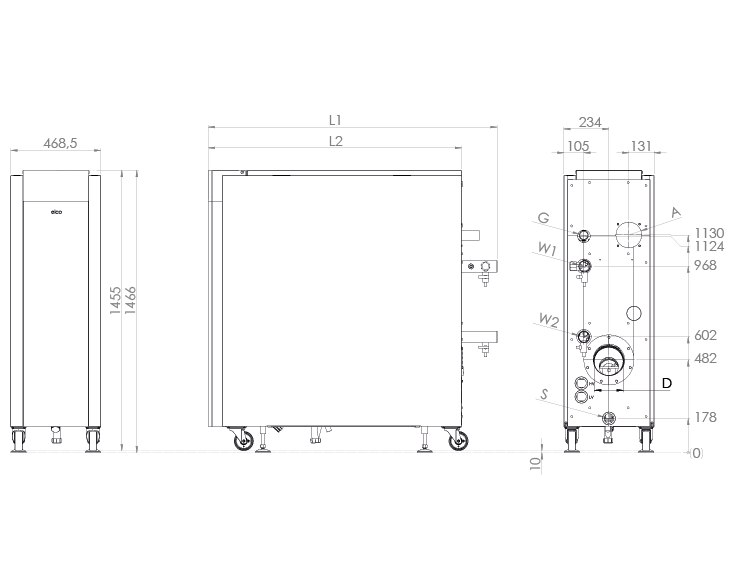

TRIGON® XL 150, 200 & 250

Technische Zeichnung mit Abmessungen der TRIGON XL 150, 200 und 250

A = Zuluft Anschluss | D = Abgasanschluss | G = Gasanschluss | S = Kondensat Anschluss

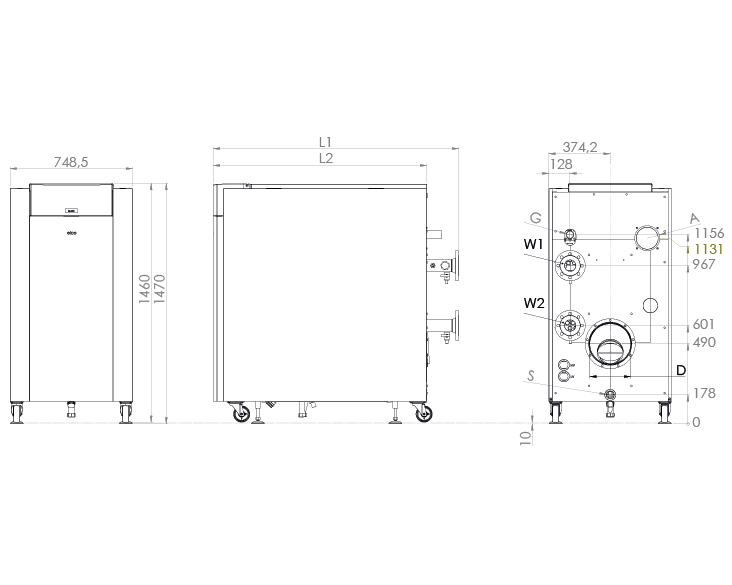

TRIGON® XL 300, 400, 500 & 570

Technische Zeichnung mit Abmessungen der TRIGON XL 300, 400, 500 und 570

L1 = Heizkessellänge mit Wasseranschluss | L2 = Heizkessellänge ohne Wasseranschluss | W1/W2 = Anschluss Vor-/Rücklauf



Zubehör


 Komplettes Plug & Play-Zubehörprogramm

Komplettes Plug & Play-Zubehörprogramm

Vormontierte Systembausätze für hydraulische Weichen und Plattenwärmetauscher nach dem Plug & Play-Prinzip machen die Planung, Einbringung und Installation äußerst einfach.

 Hydraulische Systemtrennung mittels Weiche oder Plattenwärmetauscher

Hydraulische Systemtrennung mittels Weiche oder Plattenwärmetauscher

Plattenwärmetauscher und Weichen zur Trennung von der Heizungshydraulik in Kesselkreis und Verbraucherkreis. Damit kann die Anlage auf die örtlichen Anforderungen angepasst werden – egal ob bei Neubau oder Sanierungen (zum Beispiel spezielle Anforderungen an die Wasserqualität) – und eine optimale Energieausnutzung realisiert werden.

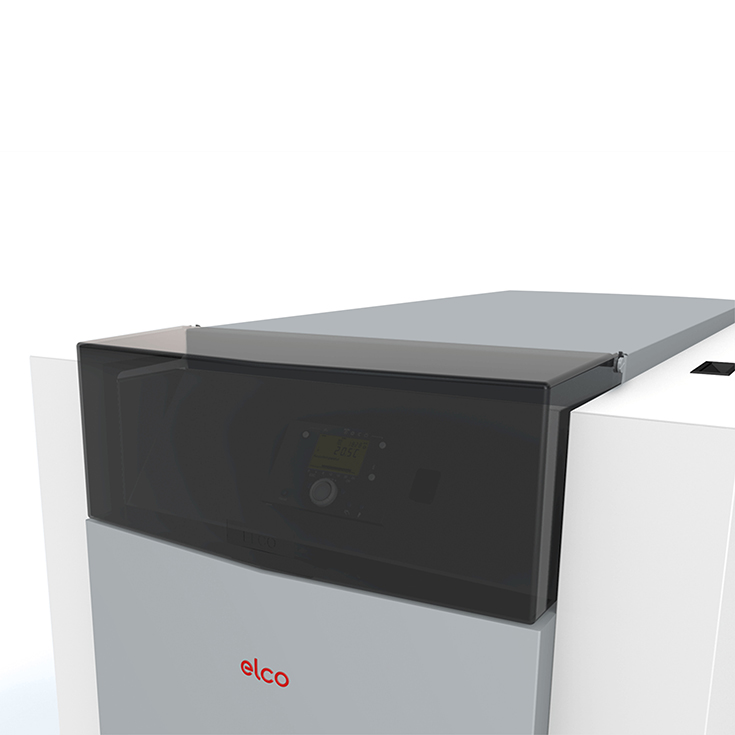

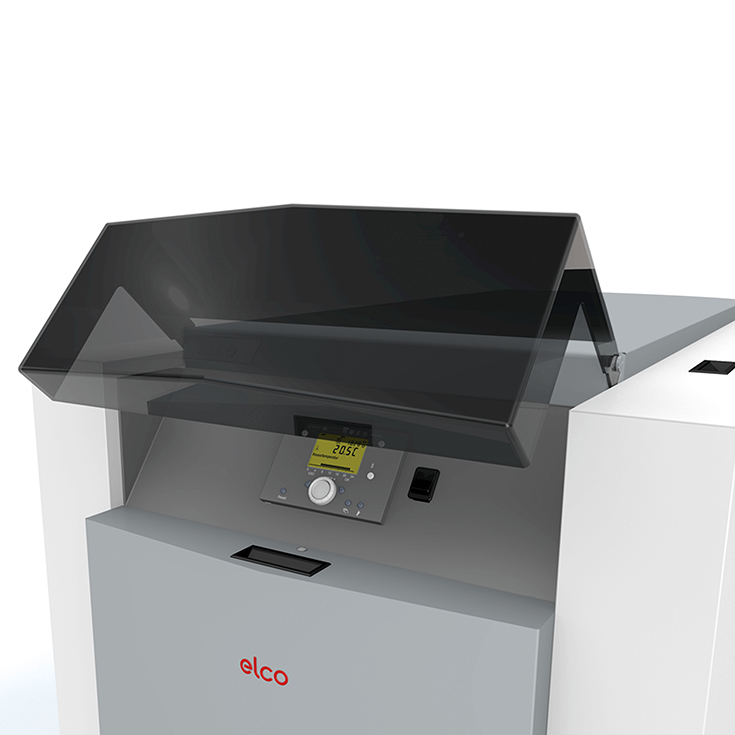

 Umfangreiches Regelungszubehör

Umfangreiches Regelungszubehör

Umfangsreiches Regelungszubehör dient für verschiedenste Anwendungen, z.B. Erweiterungen um zusätzliche Heizzonen, Einbindung von Solar, Systemtrennungen oder Integration in Hausleitsysteme und weitere nützliche Funktionen.
