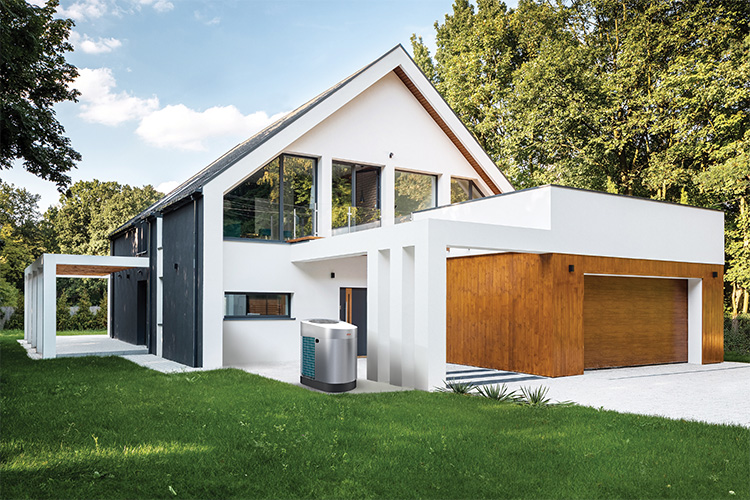

Modernes Einfamilienhaus auf einem Waldgrundstück mit einer Wärmepumpe im Vorgarten

AEROTOP® SG

Luft-Wasser Wärmepumpe
Leistung 3,4 kW bis 17,2 kW

Die AEROTOP® SG ist eine Luft-Wasser Wärmepumpen für die Außenaufstellung. Gefertigt aus hochwertigem Edelstahl erfüllt sie moderne Ansprüche an Heizwärme und Warmwasser.

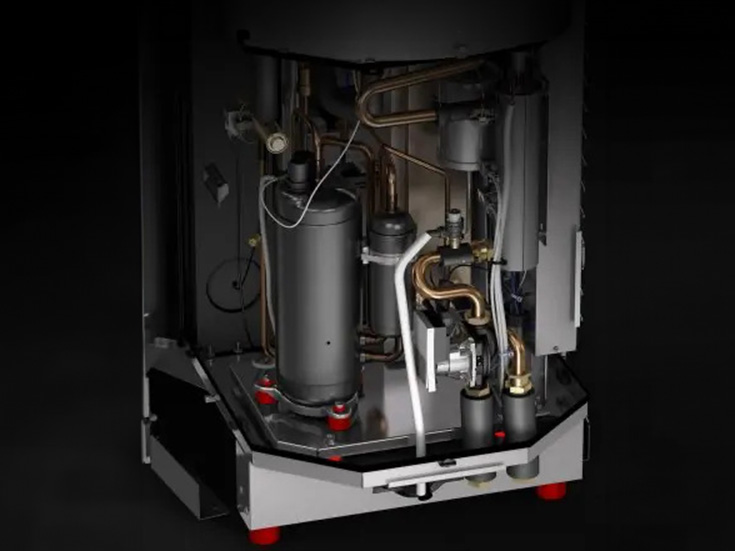

Geringer Geräuschpegel

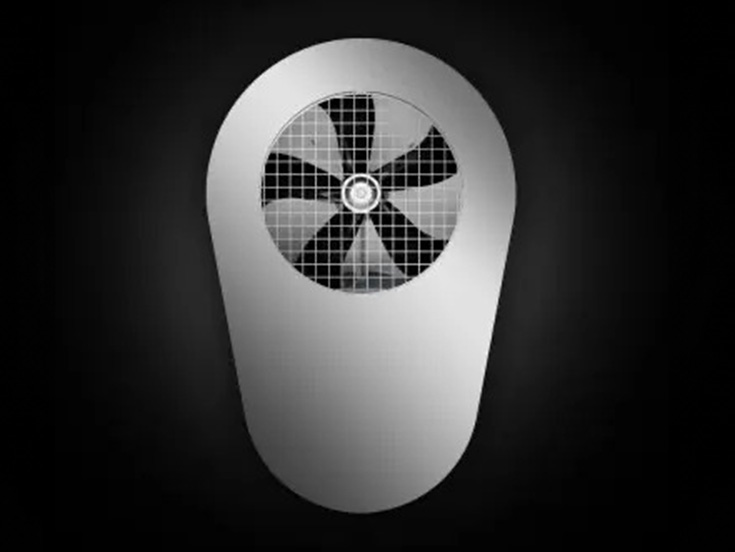

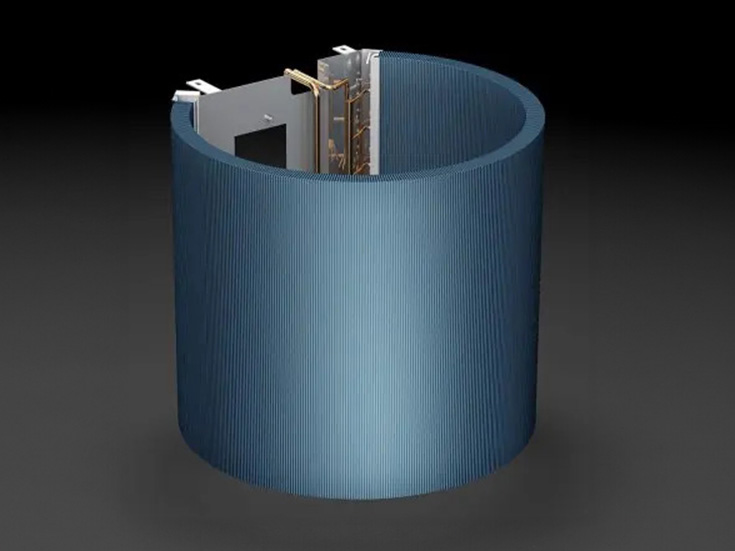

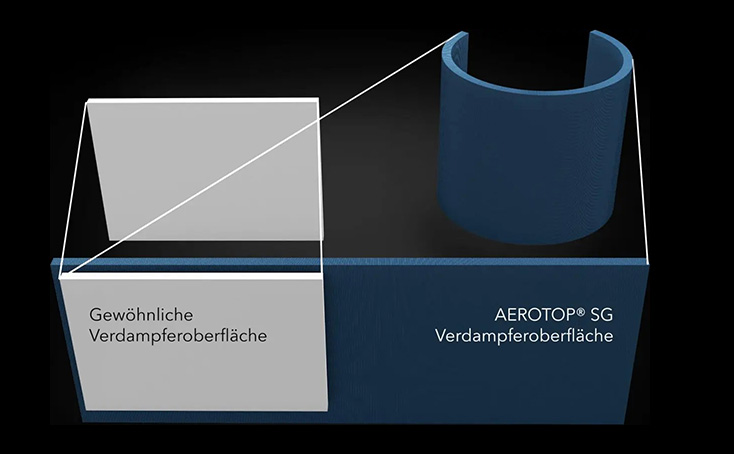

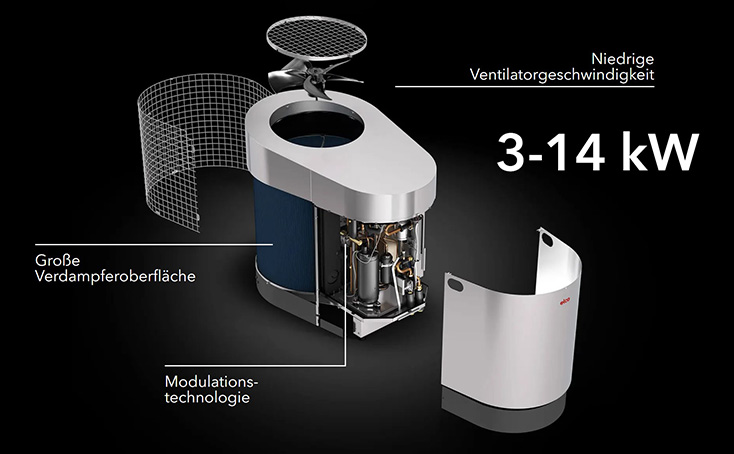

Dank großflächigem Verdampfer in zylindrischer Form können große Luftmengen mit niedriger Strömungs- und Ventilatorgeschwindigkeit umgesetzt werden. Dies reduziert Luftgeräusche.¹

Effizienz und Leistung

Dank der Energieeffizienzklasse A+++ kann die AEROTOP® SG sehr effizient betrieben werden.²

Preisgekröntes Design

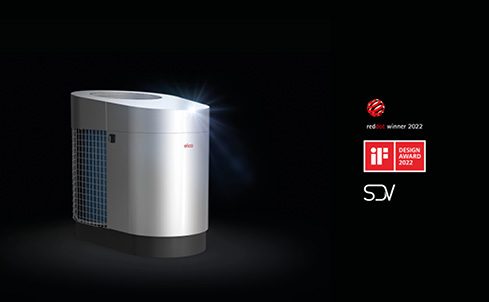

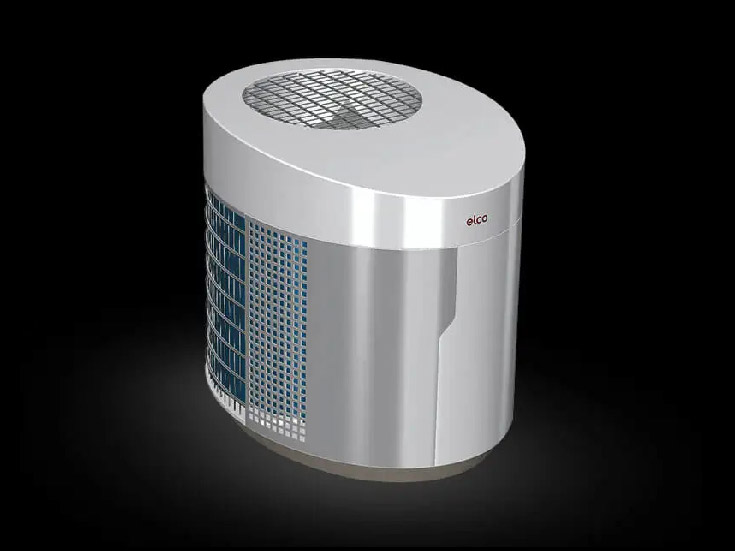

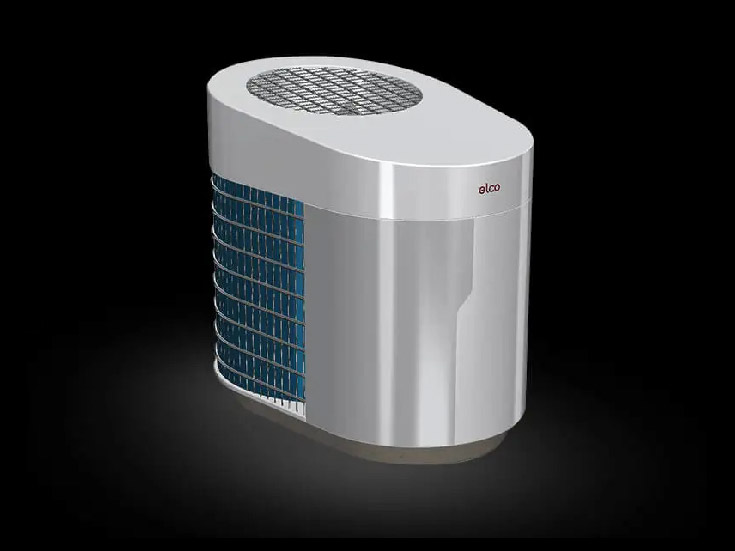

Durch hochwertigen, witterungsbeständigen Edelstahl hebt sich die AEROTOP® SG von anderen Wärmepumpen ab und wurde mit zwei Design-Awards ausgezeichnet. Die komplette Baureihe ist außerdem auch in einer robusten Gehäusevariante aus Hochleistungskunststoff in Edelstahloptik verfügbar.³

Wesentliche Eigenschaften im Überblick

Flexibel in der Anwendung

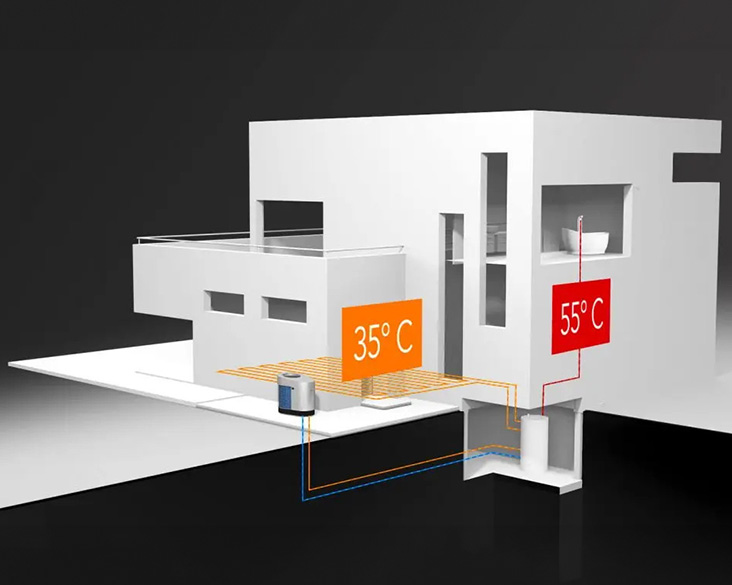

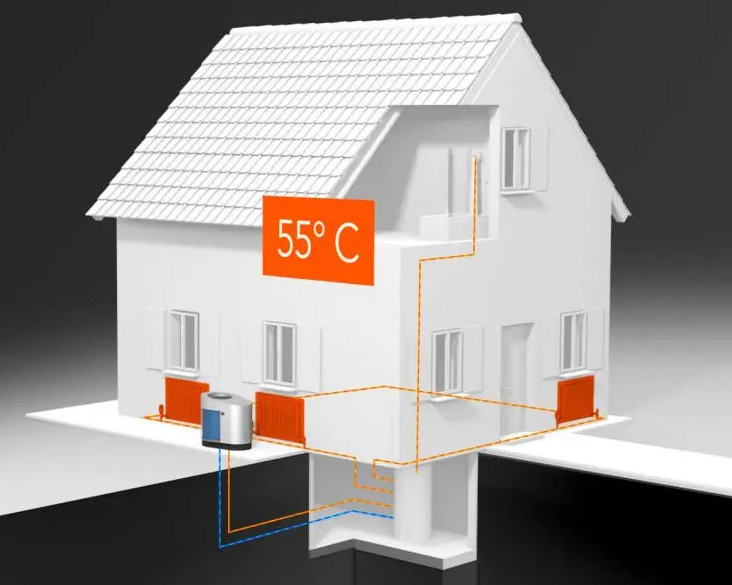

Die AEROTOP® SG eignet sich für den Einsatz im Neubau oder Sanierung.

Leiser als Vogelgezwitscher

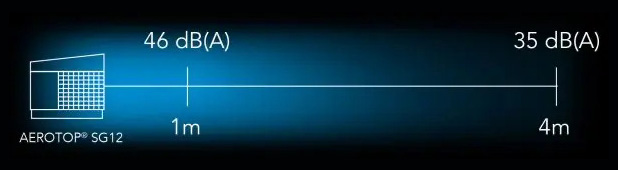

Die AEROTOP® SG10 erreicht einen Schallleistungspegel von 53 dB(A) .¹

Dokumentierte saisonale Effizienz

Die AEROTOP® SG12 und SG14 erreichen bei W35 und W55 die Energieeffizienzklasse A+++. Die AEROTOP® SG10 erreichet bei W35 und W55 die Energieeffizienzklasse A++., jeweils bei durchschnittlichem Klima auf einer Skala von A+++ bis D.²

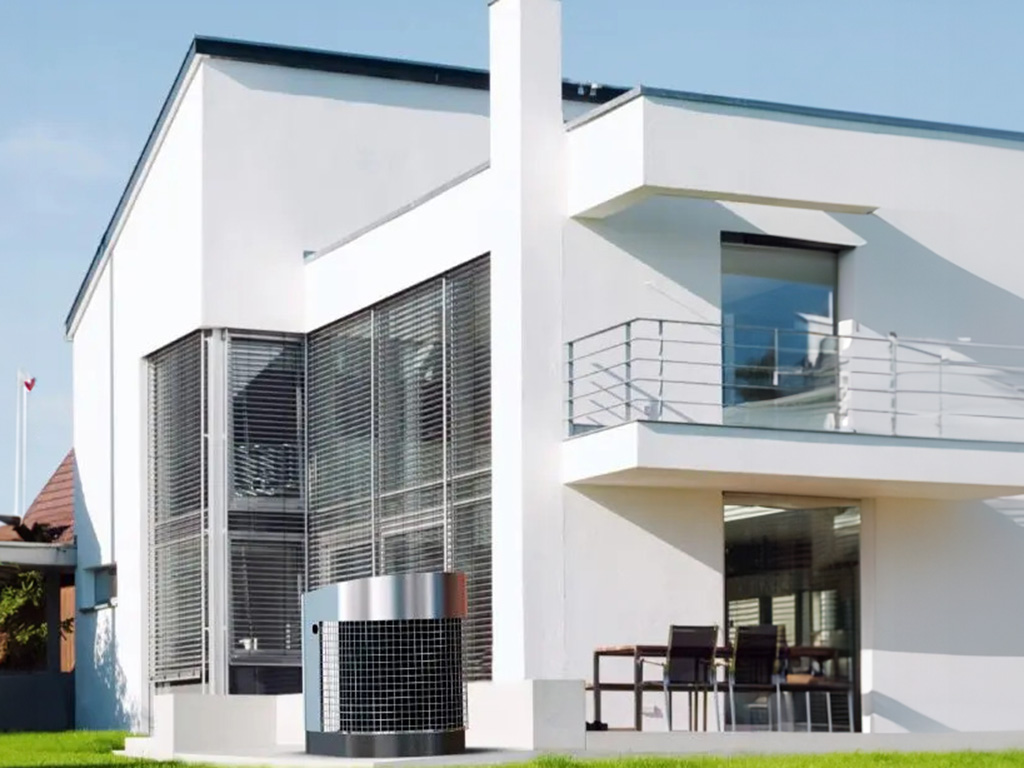

Mehrfach ausgezeichnetes Produktdesign

Die AEROTOP® SG wurde mit den iF Design Award 2022 prämiert und ist RedDot Winner 2022.³

Sicher verbunden

Mit REMOCON® NET steuern Sie ausgewählte Funktionen per Smartphone und erhalten Anlageninformationen und Benachrichtigungen – bei kompatibler Konfiguration und bestehender Internetverbindung. Guardian Angel ergänzt das Serviceangebot.

¹ Schallleistung LwA (ErP), EN 12102 bei A7/W55: SG10 53 dB(A); SG12 54 dB(A); SG14 58 dB(A). Die Eignung für Wohngebiete hängt von der Installation, dem Betrieb und den örtlichen Lärmschutzanforderungen ab; eine standortspezifische akustische Bewertung ist erforderlich.

² Energieeffizienzklasse A++ (Skala A+++ bis D) für die saisonale Raumheizung bei AEROTOP® SG10, bei W35 und W55, durchschnittliches Klima; Verordnung (EU) Nr. 811/2013. Energieeffizienzklasse A+++ (Skala A+++ bis D) für die saisonale Raumheizung bei AEROTOP® SG12 & DG14, bei W35 und W55, durchschnittliches Klima; Verordnung (EU) Nr. 811/2013.

³ Die AEROTOP® SG ist als Red Dot Winner 2022 sowie mit dem iF Design Award 2022 ausgezeichent.

Fachpartner finden

Warum ELCO?

Einsatzbereit, wenn Sie uns brauchen – der ELCO First Class Service

Für uns ist guter Service selbstverständlich: An 365 Tagen im Jahr, rund um die Uhr, sind wir für Sie da. Mit rund 300 Servicemitarbeitenden in ganz Deutschland sorgen wir dafür, dass Sie im Notfall die passende Unterstützung erhalten.¹⁰

Entdecken Sie unsere Serviceleistungen

Ihre Heizung direkt im Blick - mit REMOCON® NET

Mit REMOCON® NET von ELCO lässt sich Ihre Heizung ganz einfach per App bedienen. Über das Smartphone behalten Sie Ihre Raumtemperaturen, Heizzeiten und den Energieverbrauch im Blick und passen die Einstellungen flexibel an Ihren Alltag an.

Mehr über REMOCON® NET

¹⁰ Erreichbarkeit und Reaktionszeiten richten sich nach Servicegebiet und Vertragsbedingungen.

Technische Daten

Technische Informationen

AEROTOP SG		10	12	14
Energieeffizienzklasse* Raumheizung	W35	A+++ / A+++	A+++ / A+++	A+++ / A+++
Energieeffizienzklasse* Raumheizung	W55	A++ / A++	A+++ / A+++	A+++ / A+++
Schallleistungspegel gemäß EN 12102	dB(A)	53	55	57
Abmessungen H x B x T	mm	1290 x 960 x 1470	1290 x 960 x 1470	1290 x 960 x 1470
Gewicht	kg	240-255	240-255	240-255
Heizen
Leistung nominal (max.) gemäß EN 14511/ EN 14825 [kW]	A2/W35	5,4 (12,2)	8,2 (14,7)	10,3 (17,2)
	A7/W35	5,1 (12,9)	7,2 (15,5)	9,2 (18,2)
	A-7/W35	8,3 (9,7)	11,0 (11,9)	13,9 (14,1)
Leistungszahl gemäß EN 14511 [COP]	A2/W35	4,5	4,5	4,3
	A7/W35	5,4	5,4	5,1
	A-7/W35	3,5	3,3	2,8

* Energieeffizienzklasse: Raumheizung: Produkt / System entsprechend der Verordnung EU 811/2013

Produktlabelspektrum: A+++ bis D

Systemlabelspektrum: A+++ bis G

Schallleistungspegel

AEROTOP® SG Schallleistungspegel

AEROTOP® G

59.00 dB(A)

AEROTOP® SG

55.00 dB(A)

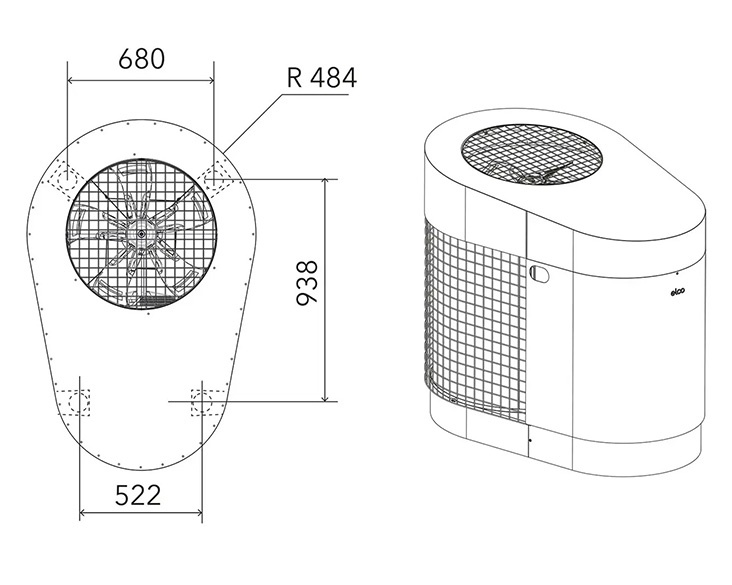

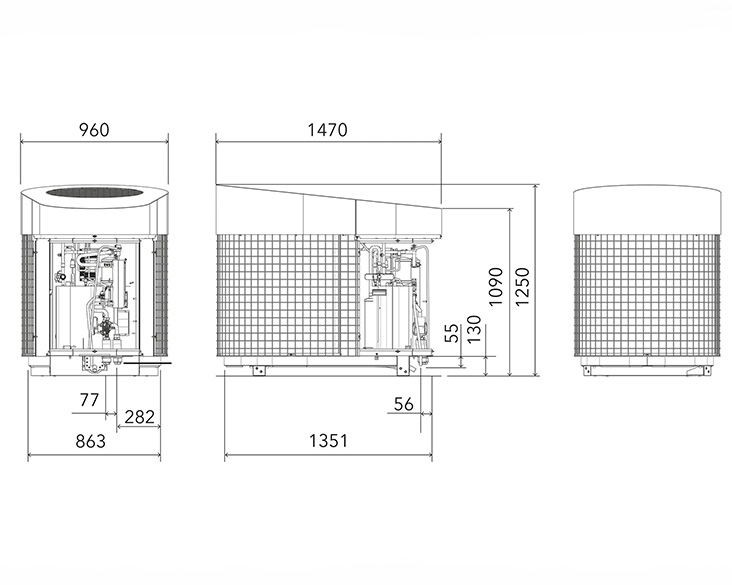

Abmessungen

Installation

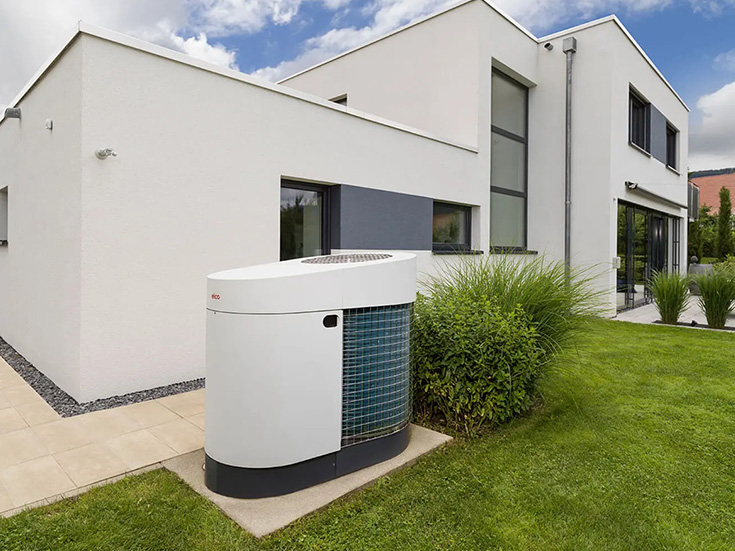

Montagearten

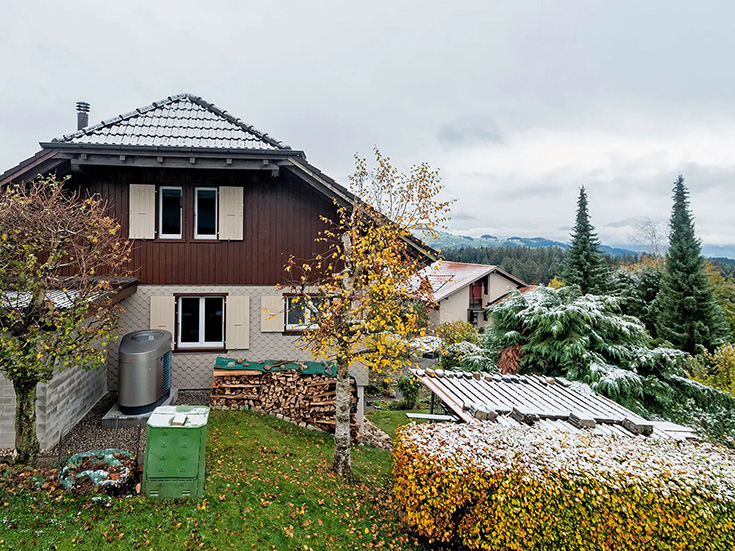

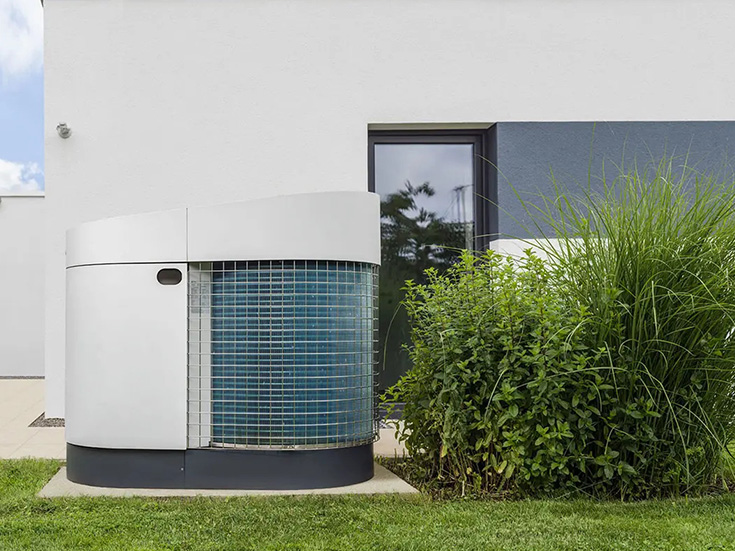

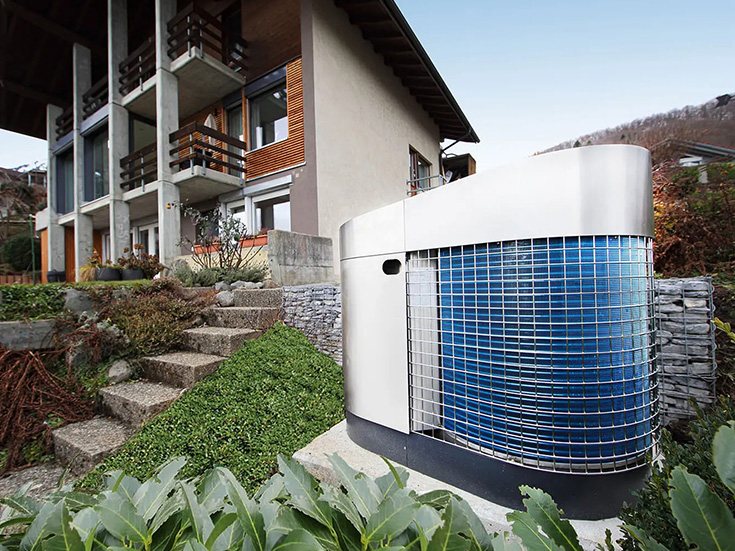

Für die Bodenmontage benötigt die Wärmepumpe einen stabilen Untergrund und wird in der Regel auf einem Flächenfundament installiert. An schneereichen Orten wird empfohlen, die Sockelhöhe entsprechend anzupassen.

Wie die Montage aussehen kann, sehen Sie hier:

Kondensatableitung

Während des Betriebs einer Luft-Wasser-Wärmepumpe kann sich, abhängig von den Witterungsverhältnissen, der Verdampfer auf der Luftansaugseite vereisen. Diese Eisschicht muss regelmäßig abgetaut werden, und das entstehende Kondenswasser, bis zu 50 Liter pro Tag, muss abgeleitet werden. Es gibt verschiedene Möglichkeiten zur Kondensatableitung:

Freies Austropfen in ein Kiesbett. Die Kiesschicht muss bis in den frostfreien Bereich im Boden unter der Wärmepumpe reichen.
Ableitung in eine unter der Erde liegende Kiesschicht im frostfreien Bereich.
Ableitung in die Kanalisation. Hierbei ist zwingend ein Siphon einzusetzen.
Ableitung ins Gebäude und von dort in die Kanalisation. Auch hier ist ein Siphon zwingend erforderlich. Der Einsatz von Hebeanlagen ist nicht zulässig.

Kondensatablauf

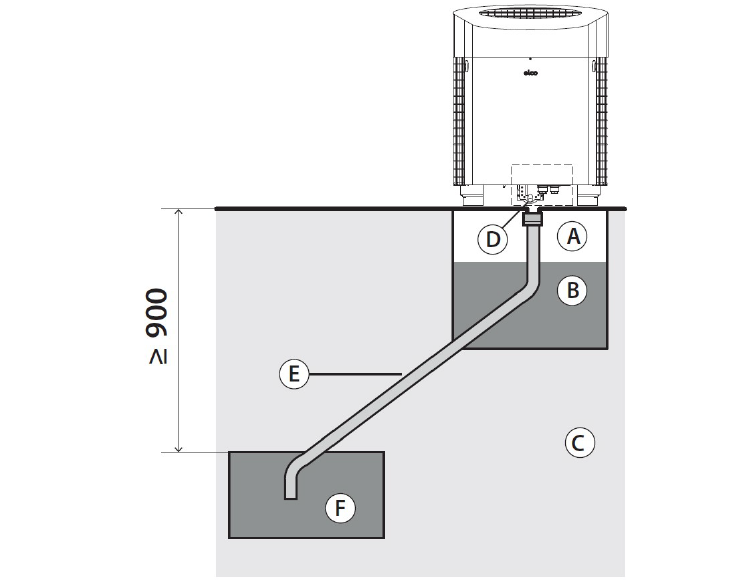

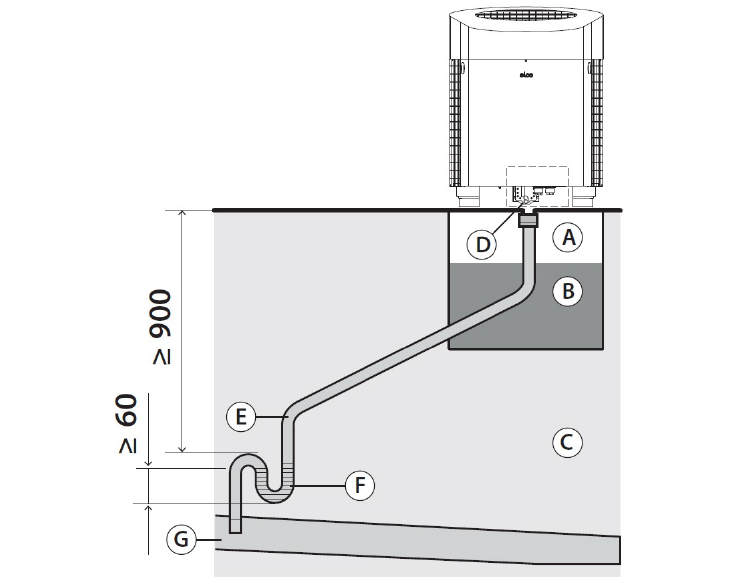

A = Fundament, B = Frostschutz (verdichteter Schotter), C = Erdreich, D = Kondenswasserschlauch, E = Abflussrohr, F = Geruchsverschluss (Siphon) im frostfreien Bereich, G = Abwasserkanal

Kondensatablauf frei austropfend

Gezeichnete Darstellung des Kondensatablaufs frei austropfend der AEROTOP SG

A = Fundament, B = Frostschutz (verdichteter Schotter), C = Erdreich, D = Kondenswasserschlauch, E = Abflussrohr, F = Kiesbett zum Versickern des Kondenswassers

Zubehör

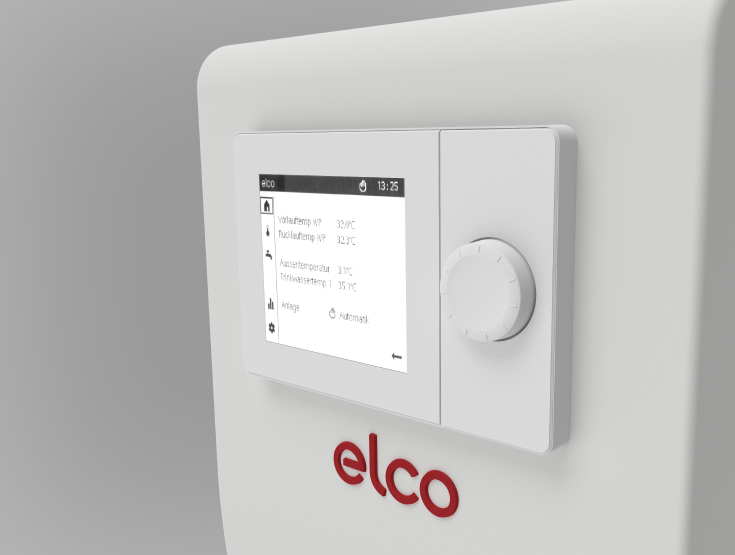

Bedienungs- und Anzeigegerät QAA74

mit integriertem Raumtemperaturfühler für ein oder zwei Heizkreise. Das Gerät mit ansprechendem Design und integrierter Displaybeleuchtung, ermöglicht eine einfache Bedienung für den Betreiber. Vom Wohnraum aus lassen sich so Betriebsart- und Temperatur-Wahl einstellen und alle wichtigen Informationen der Heizung können abgelesen werden. Somit erreicht man optimalen Komfort mit maximaler Energieeinsparung.
Fernleitung

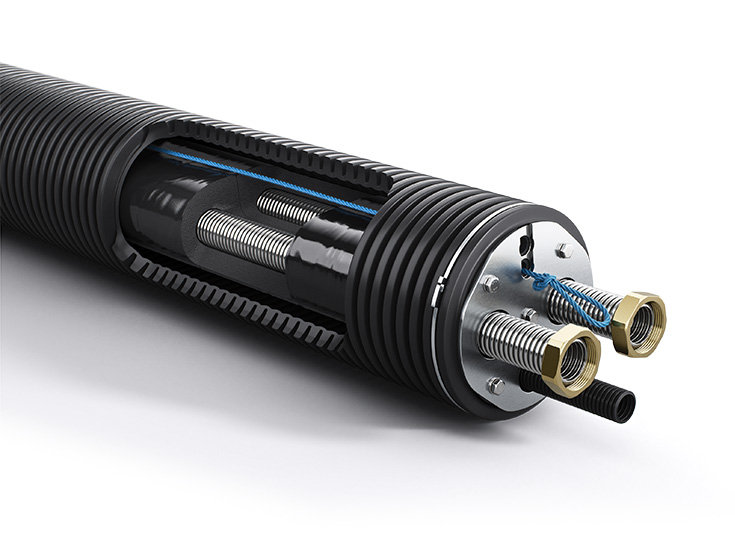

Die vorkonfektionierten Fernleitungen ermöglichen eine saubere und schnelle Installation. Vorteile der vorkonfektionierten Fernleitungen:
- Verschiedene Längen und Rohrleitungsgrößen: Die Fernleitungen sind in 5 verschiedenen Längen erhältlich, sowohl in DN32 als auch in DN40 Rohrleitungen. Sie bestehen aus gedämmtem Edelstahlwellrohr, was eine hohe Flexibilität und Langlebigkeit gewährleistet.
- Geschützte Hydraulik- und Elektroleitungen: Die Hydraulik- und Elektroleitungen sind in einem geschützten Mantelrohr untergebracht, was sie vor äußeren Einflüssen wie Witterung oder Beschädigungen schützt und eine sichere Installation gewährleistet.
- Luft- und wasserdichte Ausführung: Die Fernleitungen sind luft- und wasserdicht, was eine zuverlässige Funktion und eine lange Lebensdauer sicherstellt.
- Dicht gegen drückendes Wasser: Durch das Mauerwerk-Abdichtset des Mantelrohrs für die Wanddurchführung sind die Fernleitungen dicht gegen drückendes Wasser abgedichtet, was das Eindringen von Feuchtigkeit verhindert und die Installation zusätzlich absichert.

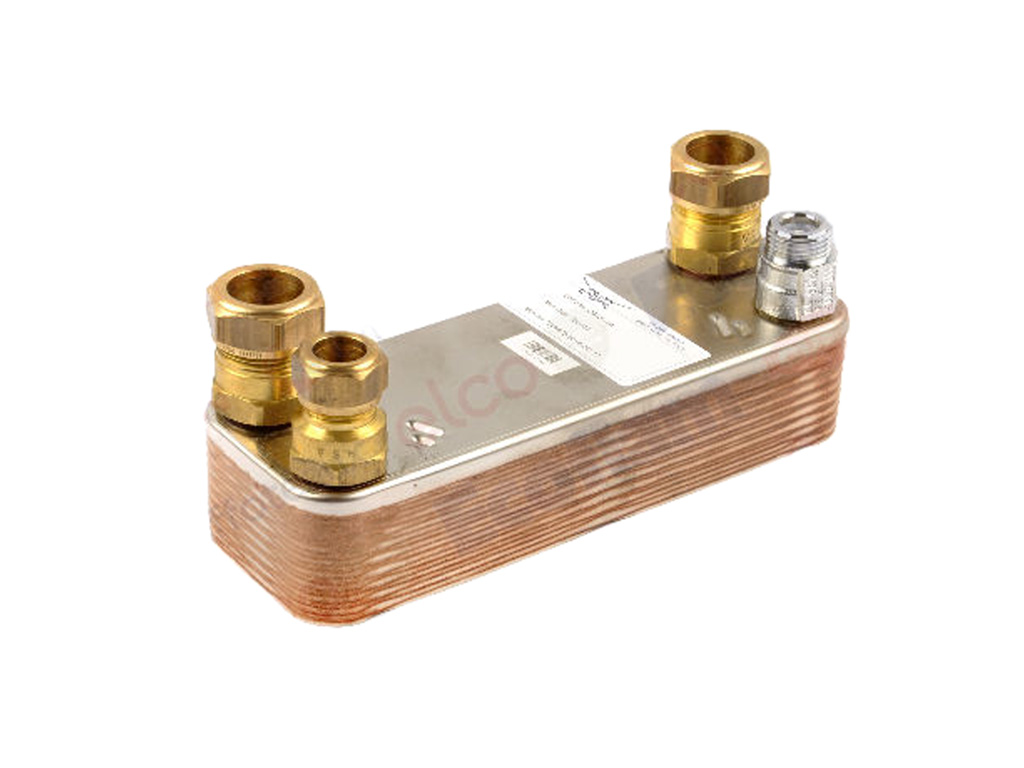

Plattenwärmetauscher

eignen sich für vielseitigen Einsatz, besonders zur Systemtrennung in älteren Heizungsanlagen mit beispielsweise einer Fußbodenheizung.

Wie sieht eine Wärmepumpenanlage hydraulisch aus?

Es gibt viele Ähnlichkeiten zwischen Anlagen mit Wärmepumpen oder mit einem alternativen Wärmeerzeuger wie einem Gas-, Öl- oder Pelletheizkessel. Der Hauptunterschied ist, dass ein Heizkessel traditionell im Gebäude installiert wird, während eine Wärmepumpe außerhalb des Gebäudes installiert wird. Die folgenden Diagramme zeigen zwei vereinfachte Anlagen, die beide Heizung und Warmwasser bereitstellen.

Rücklaufpuffer

Wenn die Wassermenge in einer Heizungsanlage relativ gering ist, hilft ein Pufferspeicher, das System auszugleichen und sicherzustellen, dass die Wärmepumpe effizient arbeitet. Außerdem erleichtert der Pufferspeicher den Abtauzyklus ohne Wärmeentzug aus den Heizkreisen des Systems.

Kombi-Pufferspeicher

Der Puffer in diesem System liefert Wärme für den Heizkreis und eine Frischwasserstation. Außerdem können im Sommer PV-Module über die Wärmepumpe den Puffer mit Energie versorgen, die für die Warmwasserbereitung genutzt werden kann.

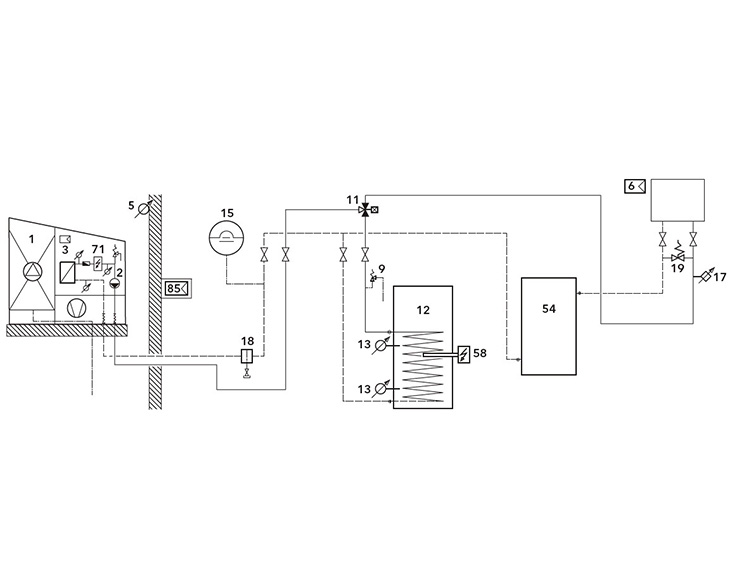

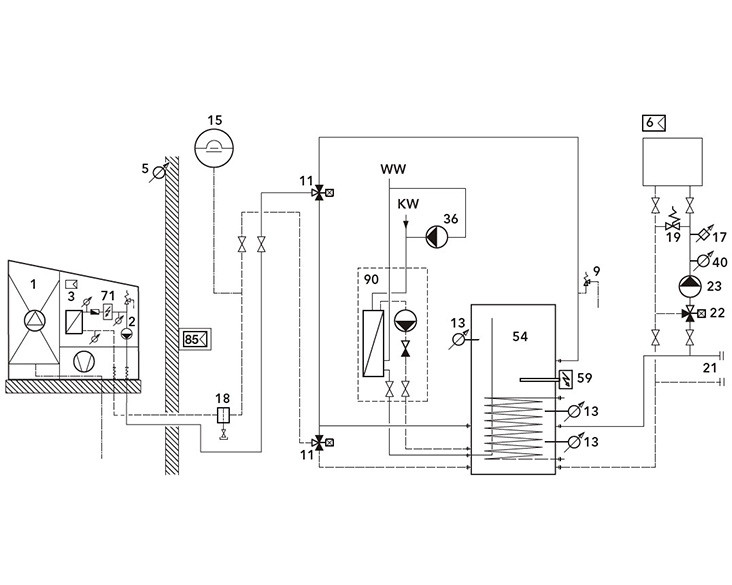

Schaltplan
