TRIGON® XXL

Brennertechnologie für anspruchsvolle Anforderungen

Der TRIGON® XXL verbindet langjährige Erfahrung in der Verbrennungstechnik mit einer speziell für gewerbliche Anwendungen ausgelegten Brennertechnologie. Sein voll modulierender, wassergekühlter Brenner mit kalter Flamme ermöglicht eine bedarfsgerechte Leistungsanpassung und unterstützt eine gleichmäßige Verbrennung über den jeweiligen Leistungsbereich.

Der aus Bimetall-Rippenrohren gefertigte Brenner ist direkt in das System integriert und übernimmt zugleich die Funktion eines zusätzlichen Wärmetauschers. Dadurch entsteht ein durchdachtes Zusammenspiel von Verbrennung und Wärmeübertragung, das den TRIGON® XXL für leistungsintensive Heizungsanlagen und anspruchsvolle gewerbliche Anwendungen auszeichnet.

Optimierte Verbrennung

Die speziell ausgelegte Wärmetauscher-Geometrie in Kombination mit dem wassergekühlten Brenner mit kalter Flamme unterstützt eine kontrollierte Verbrennung des TRIGON® XXL. Je nach Baureihe liegen die dokumentierten NOx-Emissionswerte bei maximaler beziehungsweise minimaler Leistung zwischen 14 und 45 mg/kWh.²

Edelstahl-Wärmetauscher mit Laserschweißtechnik

Der TRIGON® XXL setzt auf Edelstahl-Wärmetauscher mit lasergeschweißten Rippenrohren. Die Laserschweißtechnik ermöglicht eine präzise Verbindung von Rippen und Rohr und unterstützt damit eine effiziente Wärmeübertragung.

Die Rippenrohre werden mithilfe von Schweißrobotern lasergeschweißt. Dabei entstehen dünne Schweißnähte, die eine präzise Verbindung des Rohrmaterials ermöglichen. So unterstützt die Konstruktion eine auf den jeweiligen Leistungsbereich abgestimmte Wärmeübertragung und ist auf die Anforderungen gewerblicher Heizungsanlagen ausgelegt.

² Dokumentierte NOx-Emissionen bei maximaler/minimaler Leistung: 45/16 mg/kWh für SE, 37/15 mg/kWh für ECO und EVO 700–1700 sowie 32/14 mg/kWh für EVO 2000.

³ Dokumentierte CO-Emissionswerte bei maximaler/minimaler Leistung: 7/3 mg/kWh für SE, 4/3 mg/kWh für ECO, 4/2 mg/kWh für EVO 700–1700 sowie 4/7 mg/kWh für EVO 2000.

Entwickelt für komplexe Systeme

In gewerblichen Heizsystemen können verschiedene Energiequellen wie Solaranlagen, Wärmepumpen oder Blockheizkraftwerke miteinander kombiniert werden. Je nach Anlagenkonzept steigen damit die Anforderungen an die hydraulische Einbindung und die Wärmeverteilung im Gebäude.

Ein hydraulischer Abgleich unterstützt die abgestimmte Wärmeverteilung innerhalb der Anlage. Je nach Auslegung und Anlagenkonzept können dabei beispielsweise eine hydraulische Weiche oder ein Puffer eingesetzt werden. Gleichzeitig spielt das Zusammenspiel der verschiedenen Wärmequellen eine wichtige Rolle für das Betriebsverhalten der Gesamtanlage.

Der TRIGON® XXL verfügt je nach Modell über einen Wasserinhalt von 50 bis 209 Litern.⁴ Damit bietet die Baureihe unterschiedliche Voraussetzungen für die hydraulische Planung und Auslegung gewerblicher Heizungsanlagen – abhängig von Modell, Anlagenkonzept und hydraulischer Konfiguration.

⁴ Modellabhängiger Wasserinhalt des TRIGON® XXL: 50 bis 209 l.

⁵ Schematische Darstellung im Video. Die dargestellten Aufheizzeiten von 280 bzw. 30 Sekunden dienen der Veranschaulichung des Einflusses unterschiedlicher Wasserinhalte und stellen keinen produktspezifischen Prüf- oder Messwert dar. Das Aufheizverhalten hängt unter anderem von Wasserinhalt, Kesselleistung, Volumenstrom sowie Ausgangs- und Zieltemperatur ab.

⁶ Abmessungen und Leergewicht sind modellabhängig. Das Leergewicht der TRIGON® XXL Modelle liegt zwischen 770 und 2.500 kg.

Lösungen für unterschiedliche gewerbliche Anlagenkonzepte

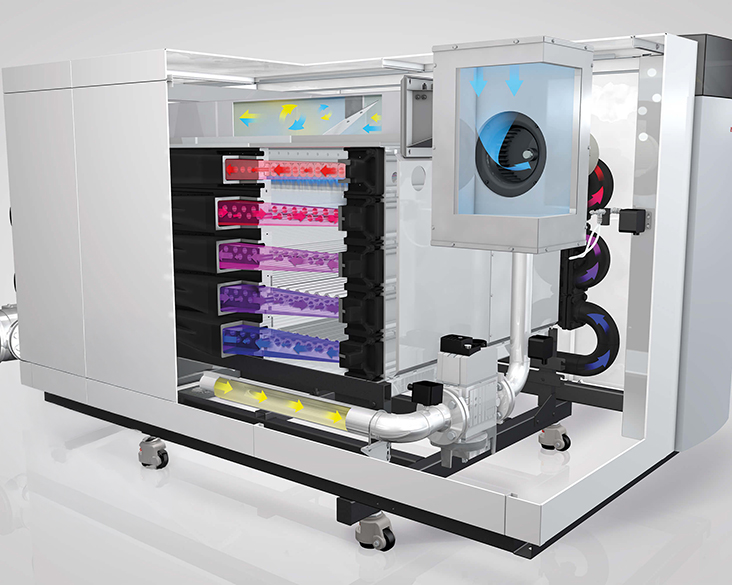

Die TRIGON® XXL EVO-Baureihe umfasst zehn Modelle mit Nennwärmebelastungen von 653 bis 2.000 kW. Angeführtes Modell ist der TRIGON® XXL EVO 2000 mit einer Nennwärmebelastung von 2.000 kW. Mit ihrer breiten Leistungsabstufung ist die Baureihe für große gewerbliche Heizungsanlagen mit entsprechendem Leistungsbedarf ausgelegt und bietet unterschiedliche Optionen für die Planung verschiedener Anlagenkonzepte.

Der TRIGON® XXL EVO ist als vollmodulierender Heizkessel ausgelegt. Die Steuerung passt das Modulationsverhältnis automatisch an den jeweiligen Wärmebedarf an und unterstützt damit eine bedarfsgerechte Leistungsbereitstellung. Der Wärmetauscher aus Edelstahl ist auf die Anforderungen gewerblicher Heizungsanlagen ausgelegt. Durch die Zerlegbarkeit in Hauptkomponenten lässt sich der Kessel auch bei anspruchsvollen Einbringungssituationen in einzelne Komponenten aufteilen.

Der TRIGON® XXL EVO kann in einem frostfreien Heizraum auf dem Dach aufgestellt werden, sofern die projektspezifischen Installationsbedingungen und die bauliche Tragfähigkeit erfüllt sind.⁷ Die Kesselsteuerung des TRIGON® XXL EVO ist mit einem LMS14-Regler ausgestattet. Je nach Anlagenkonzept können Erweiterungsmodule zur Einbindung zusätzlicher Heizkreise, Solarsysteme oder externer Wärmequellen eingesetzt werden.

Moderne Systemkommunikation (BMS)

Das ELCO Commercial Gateway ermöglicht die Integration des TRIGON® XXL in etablierte Gebäudemanagementsysteme (BMS).

⁷ Für die Aufstellung auf dem Dach gelten die Vorgaben der technischen Dokumentation. Der Kessel darf nicht der höchste Punkt der Installation sein; die vorgegebenen Mindestabstände sind einzuhalten. Die Tragfähigkeit des Dachs und eine gegebenenfalls erforderliche Bodenverstärkung sind projektbezogen zu prüfen.
